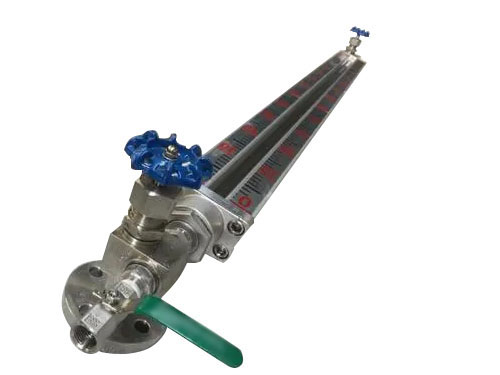

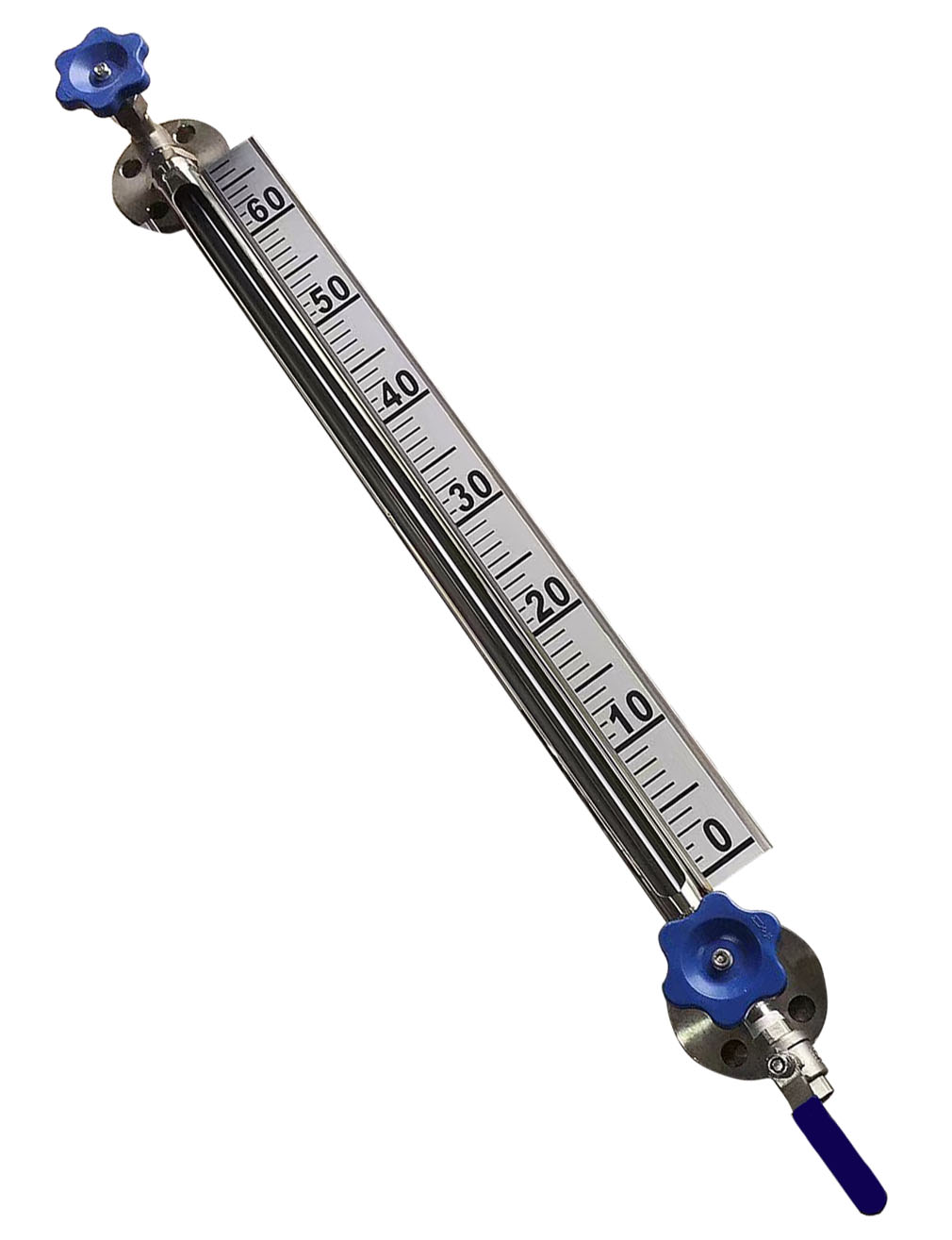

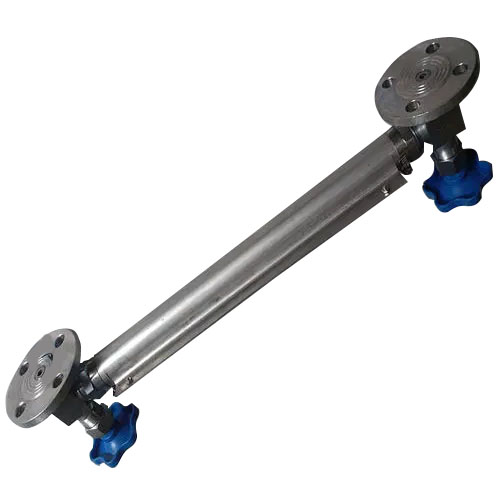

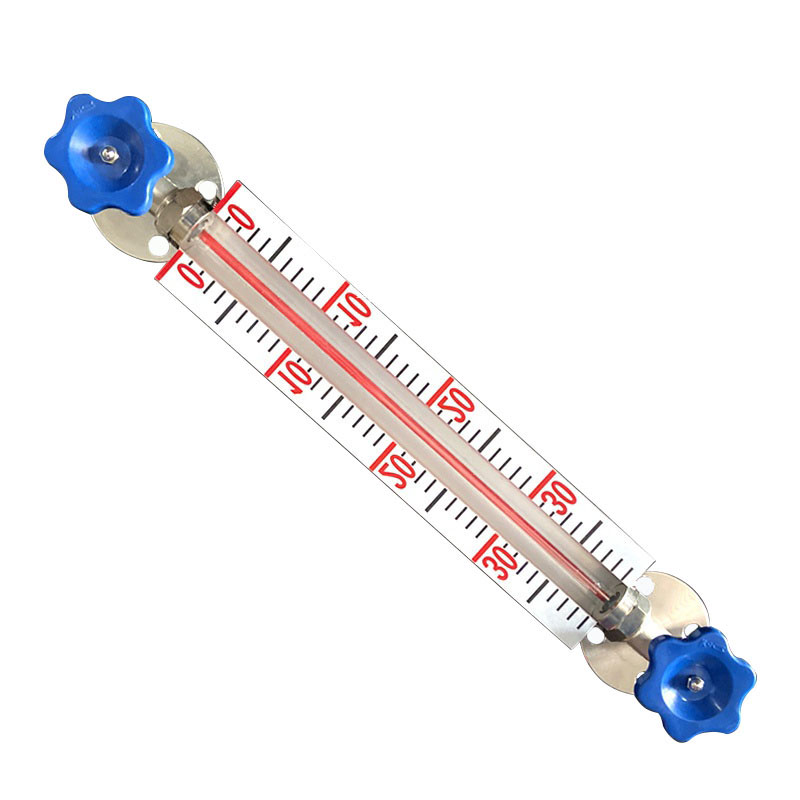

HG5玻璃管液位计(基本型)

HG5玻璃管液位计(基本型)
该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流。
HG5系列玻璃管液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的
工作原理
仪表在上下阀上都装有螺纹接头,通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。 仪表在上下阀内都装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力作用下阻塞通道,这样容
订购热线:021-80370763
立即咨询

技术参数

测量范围:300   500  800  1100  1200  1400  1700mm

工作压力:≤1.6Mpa

介质温度:≤200℃

钢球自封压力大于0.2MPa

连接法兰标准:HGJ46-91;PN1.6 DN20突面法兰;若用户采用其他标准时,订货时请注明

伴热蒸汽压力≤0.6MPa

伴热蒸汽接头G1/2外螺纹

安装

安装注意:

      1、玻璃管液位计在搬运及安装时,不可撞击或敲打,以防玻璃管和玻璃片破碎。

  2、待安装后,当介质温度很高时,不要马上开启阀门,应预热20-30分钟,待玻璃管有一定温度后,再缓慢开启阀门。阀门开启程序:先缓慢开启上阀门,再缓慢开启下阀门,使被测介质慢慢进入玻璃管内。

  3、在使用中,应定期清洗玻璃管内外壁污垢,以保持液位显示清晰。清洗程序:先关闭与容器连接的上、下阀门,打开排污阀,放净玻璃管内残液,使用适当清洗剂或采用长杆毛刷拉擦方法,清除管内壁污垢。

  4、如果石英管断裂或挂垢严重需要更换时,具体步骤:拆下表体,拧开两端螺帽和螺母,用木棍将石英玻璃管从一端向另一端敲击,取出石墨环,将新石英管装入,再将石墨环套在石英管上,等距嵌入表体内,拧紧两端螺母及螺帽,确认无渗漏后,即可投入运行。



清洗及维护:

1、使用中的液位计定期检查。清洗玻璃内外壁污垢,使液体显示清晰。
2、为了保证片动密超过计划作用,容器内的介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不小于4 转(使钢球封门时,不致于碰到阀杆的顶端。)
3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内,否则在液位计安装后使阀门挠曲,以致玻璃管折断。

产品选型

HG5

玻璃管液位计



A

法兰口径DN15

B

法兰口径DN20

C

法兰口径DN25



1   公称压力0.6MPa

2   公称压力1.0MPa

3   公称压力1.6MPa



          C     材质碳钢

          S    材质不锈钢



                       测量范围□□□mm
