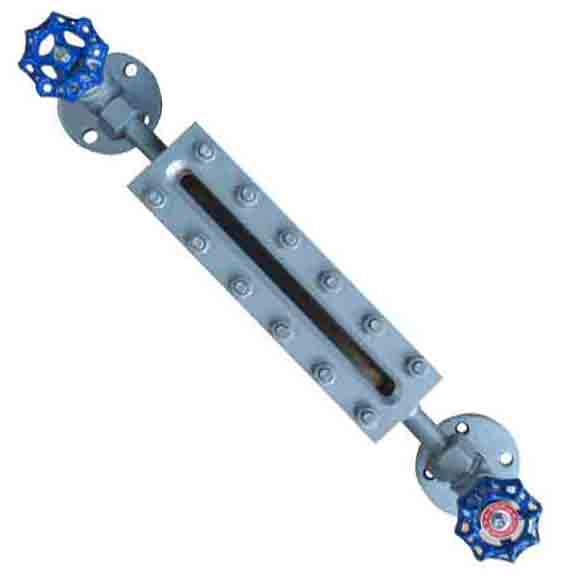

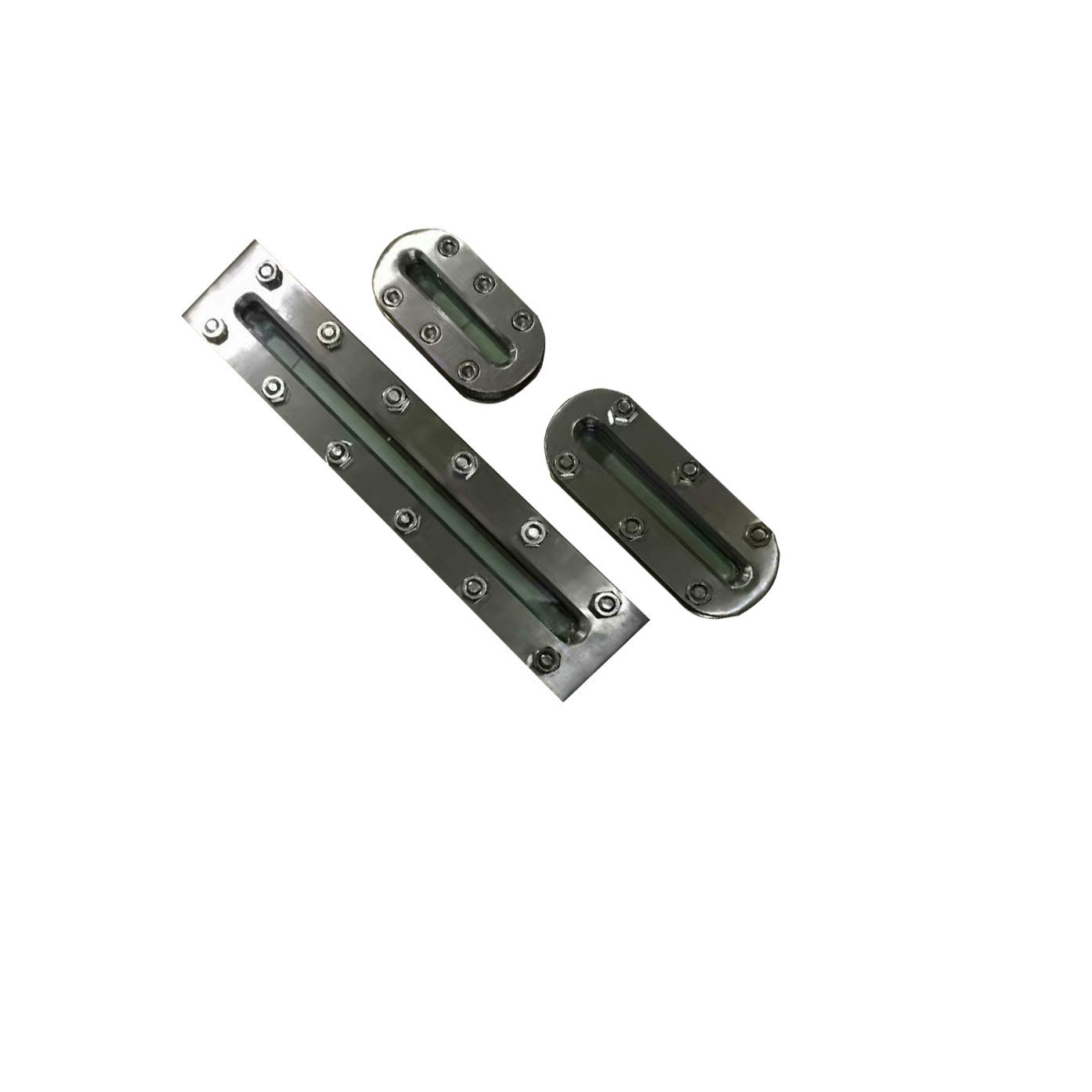

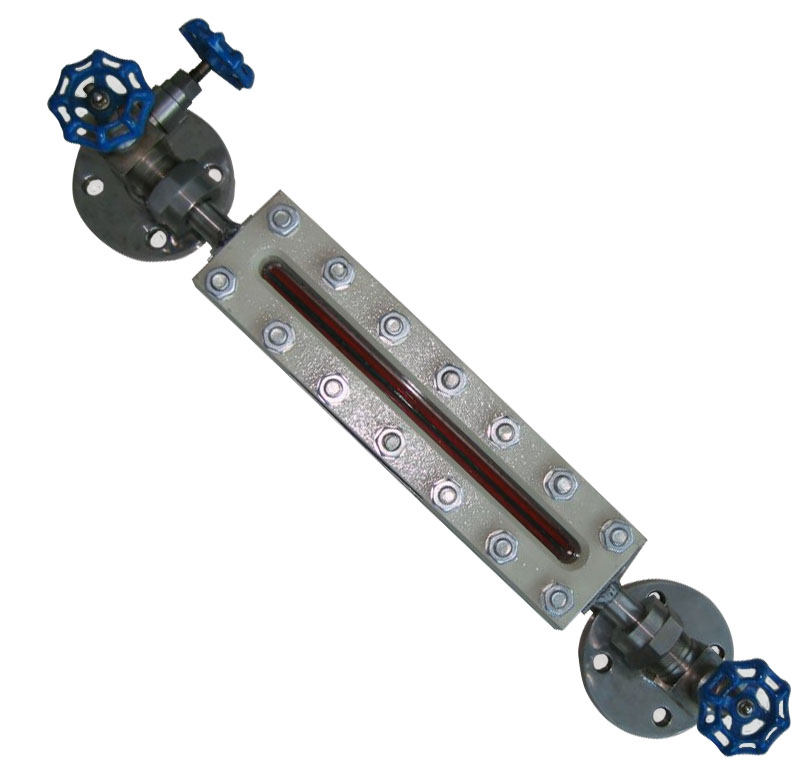

UB玻璃板液位计(高温高压型)

UB玻璃板液位计(高温高压型)
该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流。
UB系列玻璃管液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的
工作原理
仪表在上下阀上都装有螺纹接头,通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。 仪表在上下阀内都装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力作用下阻塞通道,这样容
订购热线:021-80370763
立即咨询

主要参数:

测量范围:300   500  800  1100  1400  1700mm

工作压力:10.0Mpa;16MPa

介质温度:≤380℃

钢球自封压力大于0.2MPa

连接法兰标准:JB/T82.2-94;PN10.0或PN16.0 DN20突面法兰;若用户采用其他标准时,订货时请注明

伴热蒸汽压力0.6MPa

伴热蒸汽接头G1/2外螺纹



选型注意:

1、显示形式:透光式、反射式。

2、介质成分是什么,是否具有腐蚀性。

3、长度:两法兰之间的中心距离。

4、压力:工作压力、最大压力。

5、温度:工作温度、最高温度。

6、法兰尺寸、规格

7、是否需要蒸汽夹套

8、是否需要配法兰、螺栓、螺母、阀门、密封垫圈等配件



产品选型

UB

玻璃板液位计



1

透光式,一般用于无色透明的液体,且光线较好的场所

2

透光式带蒸汽夹套,用于粘稠、易冻的液体介质



1    材质:碳钢(耐热碳钢)

2    材质:不锈钢



         1   测量范围:300mm

         2   测量范围:500mm

         3   测量范围:800mm

         4   测量范围:1100mm

         5   测量范围:1400mm

         6   测量范围:1700mm



                   10    工作压力:10.0MPa

                   16    工作压力:16.0MPa
