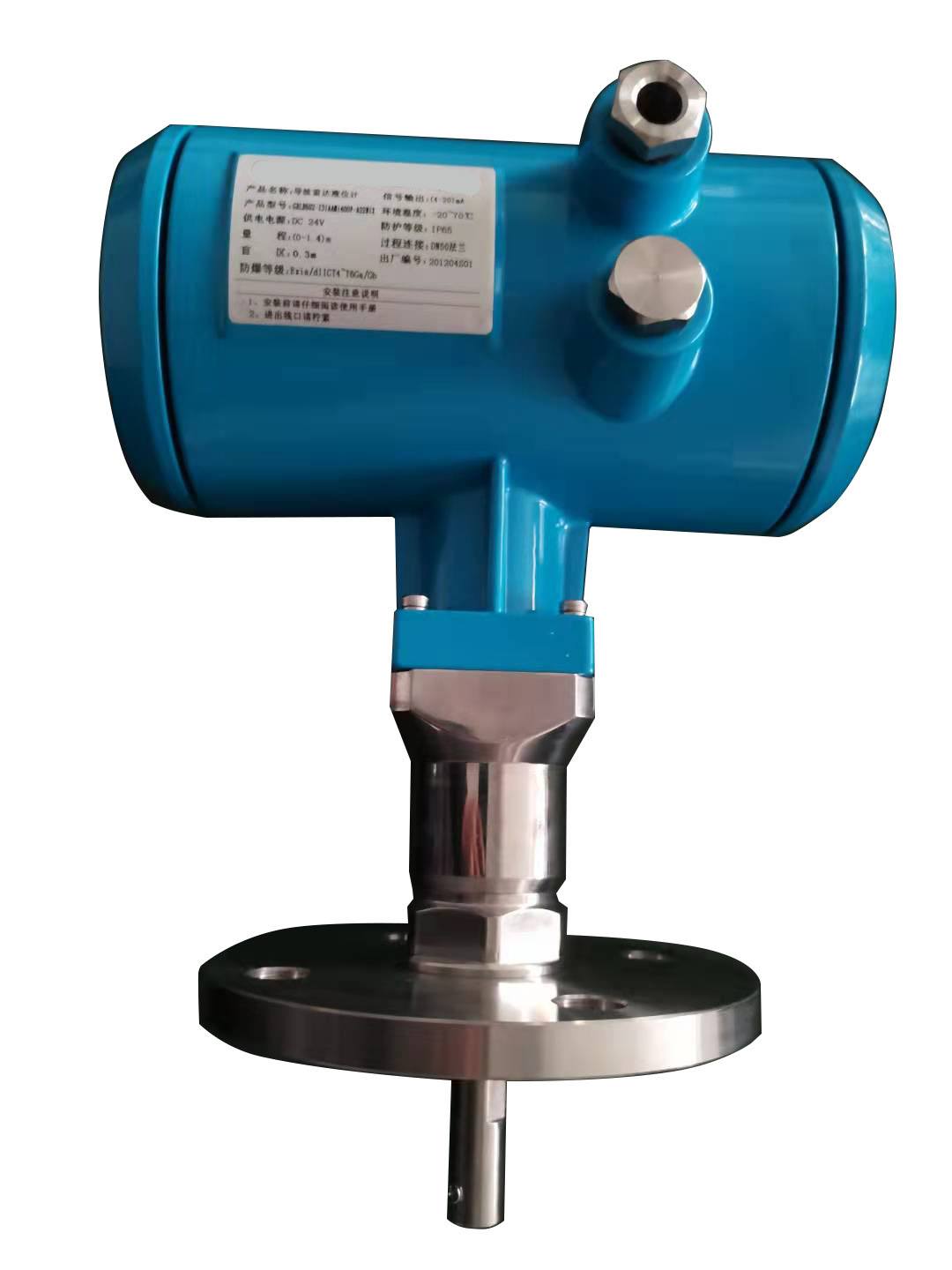

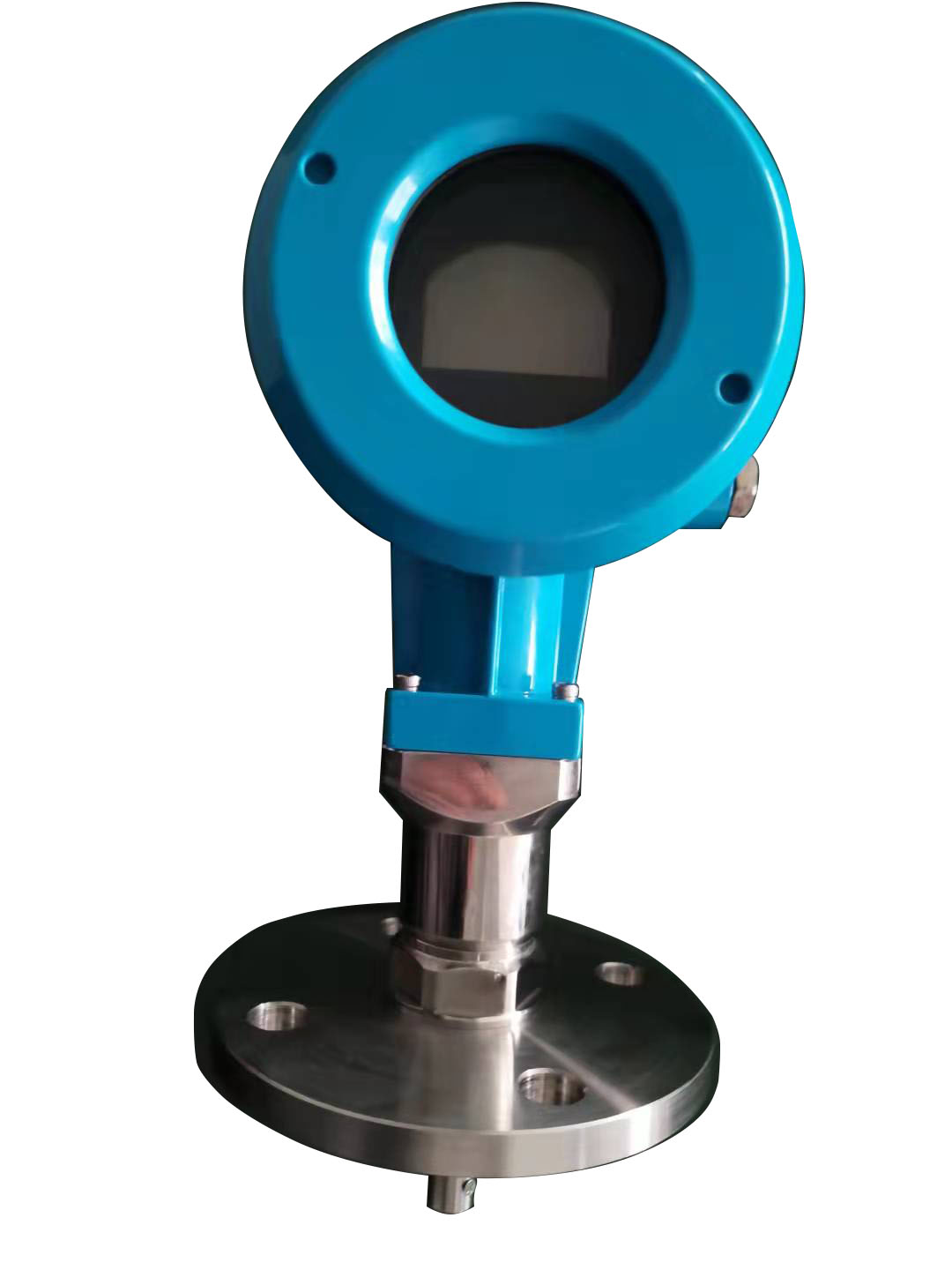

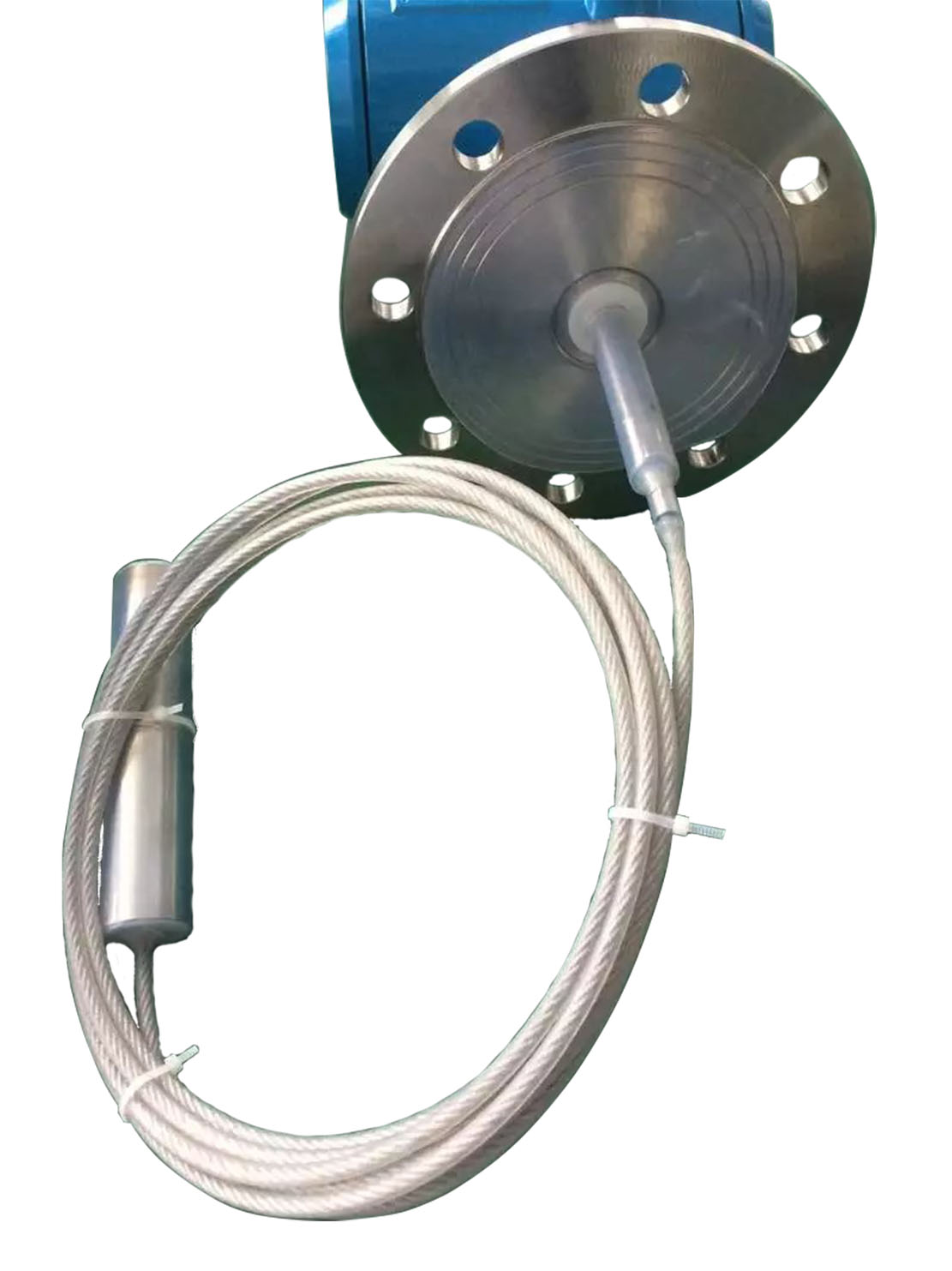

XALD600系列II型导波雷达液位计

此型导波雷达液位计属于接触式测量仪表,具有盲区小,精度高,稳定性强等优点,适用于各种过程类中间储罐的液位测量,特别是在没有导波管或者测量筒的卧式储罐和球形罐也可使用,常见的介质如浆液、强腐蚀性液体都可测量,在兼顾I型导波雷达的所有功能之上还可测量颗粒及粉料等固体料位。
订购热线:021-80370763
立即咨询

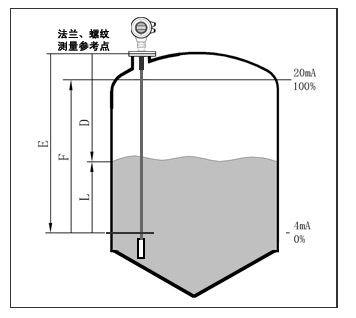

 测量原理:

导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲电磁波遇到物料表面时反射回来被仪表内的接收器接收,并将时间信号转化为物位信号。



1634108273.jpg输入

反射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别,距离物料表面的距离D与脉冲的时间行程T成正比:



   D=C×T/2

   其中C为光速

   因空罐的距离E已知,则物位L为:

   L=E-D

输出

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。


主要参数:

应       用:液体、固体小颗粒及粉体

测量范围:20米(可扩展至30米)

过程连接:螺纹、法兰

过程温度:-20-220℃

过程压力:-1.0-40bar

精      度:< 0.1%

分  辨  率:1mm

重  复  性:±3mm

频率范围:100MHZ-1.8GHZ

防爆等级:Exd II BT4

防护等级:IP68

信号输出:4…20mA/HART(两线)



安装



1634108306(1)图一:测量范围

说明:

H----测量范围

L----空罐距离

B----顶部盲区

E----探头到罐壁的最小距离

顶部盲区是指物料最高料面与测量参考点之间的最小距离。

底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有效测量距离。

注意: 只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。

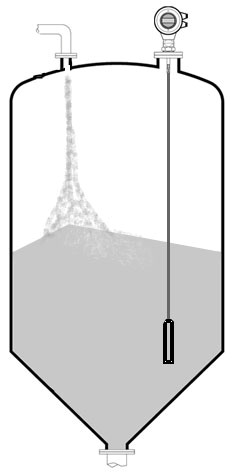

 图二:安装指南

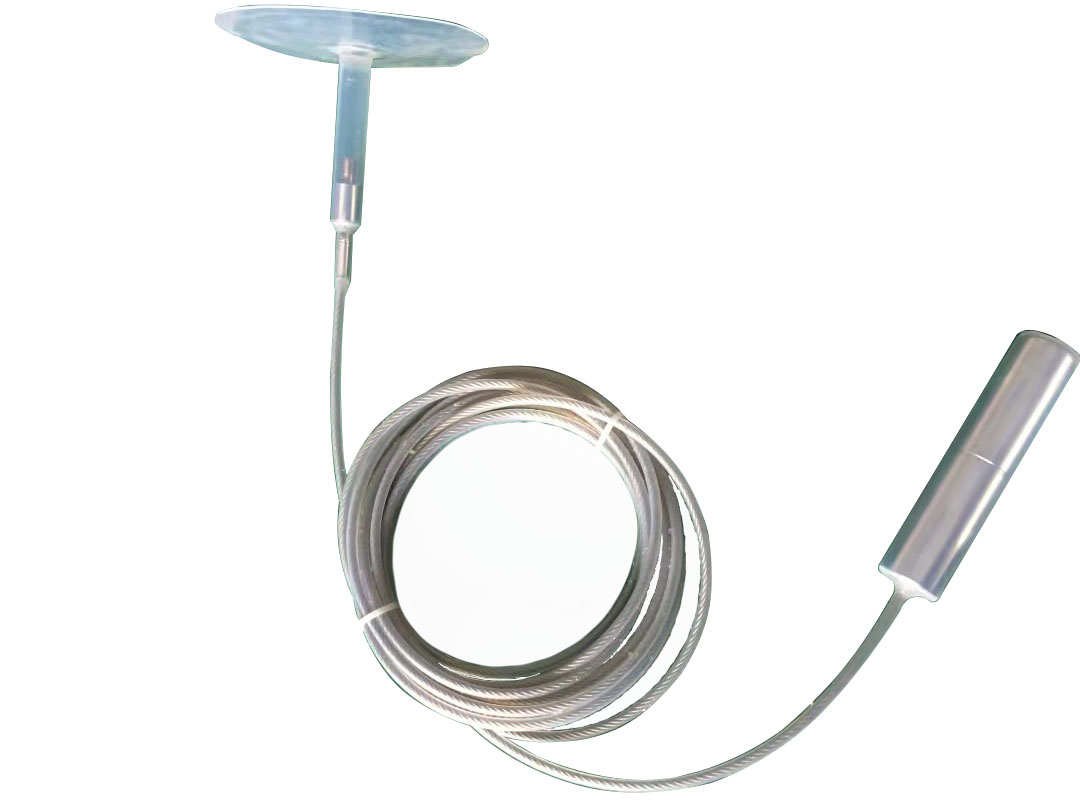

下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液态物体,管式探头只适用于液态物体。




安装位置:

           尽量远离出料口和进料口。

   对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的中央。

   建议安装在料仓直径的1/4处。

   缆式探头或杆式探头离罐壁最小距离不小于50厘米。

           探头底部距罐底大约30mm。

           探头距罐内障碍物最小距离不小于300mm。

           如果容器底部是锥型的,传感器可以安装

           罐顶中央,这样可以一直测量到罐底。
