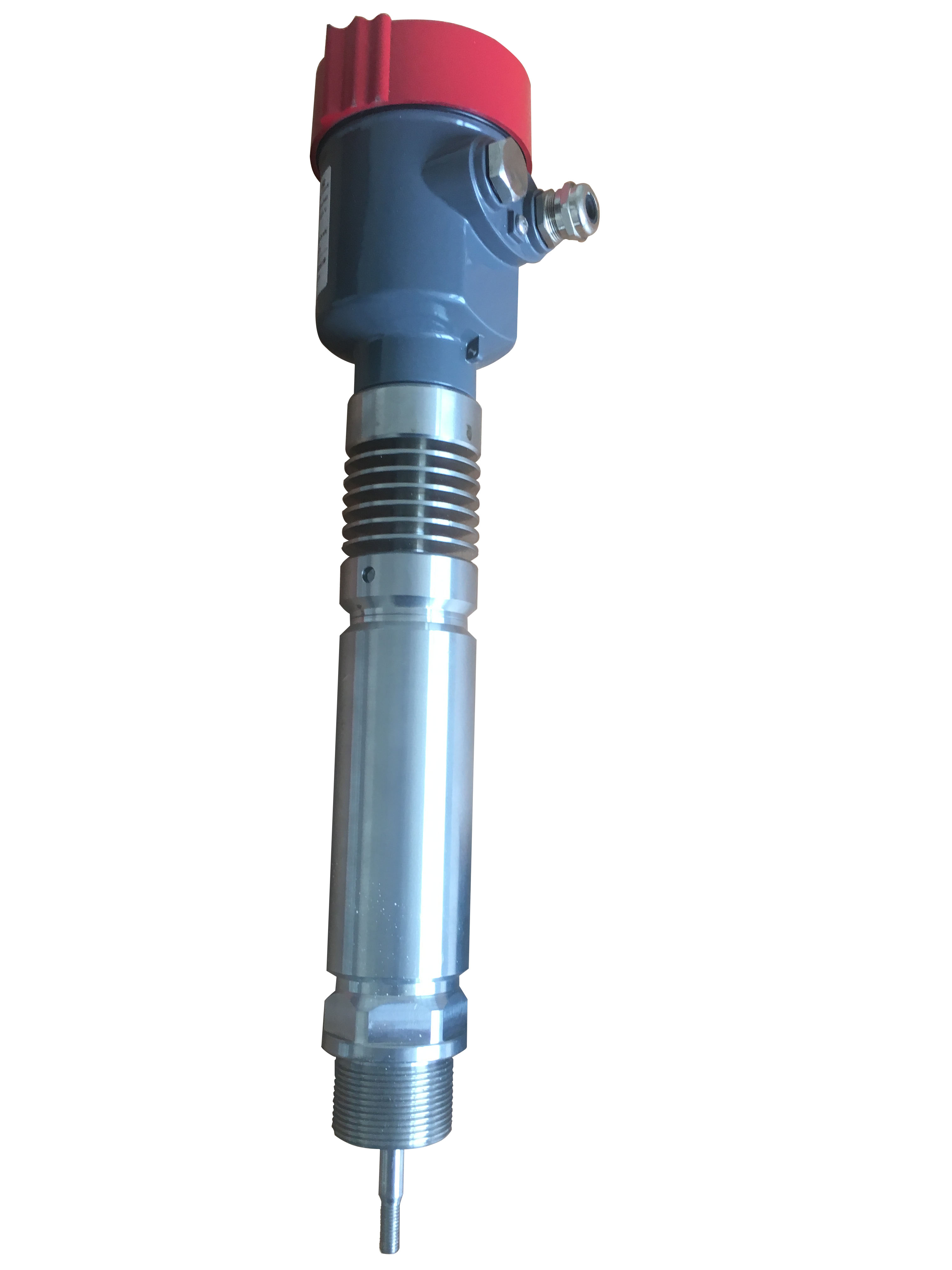

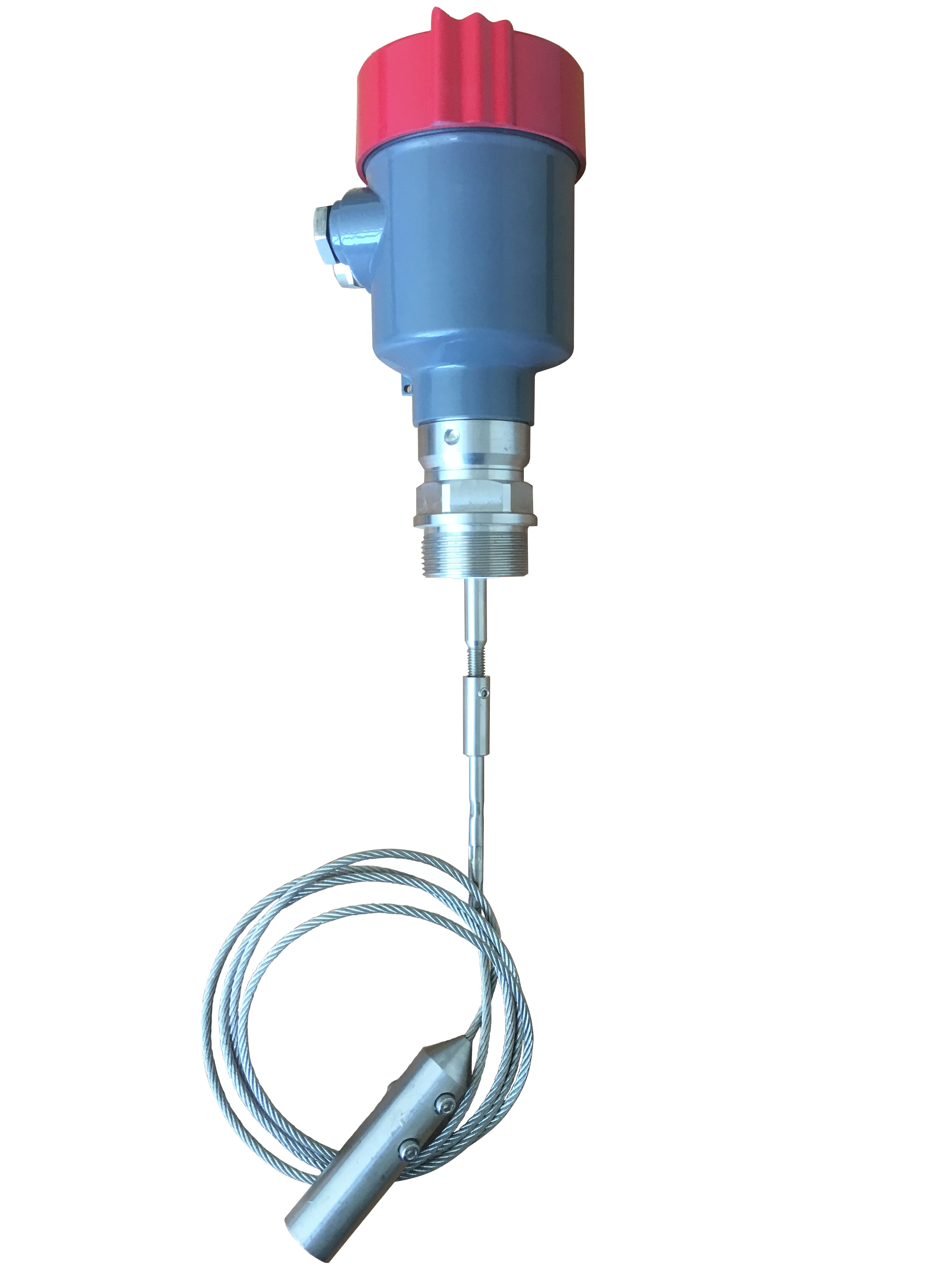

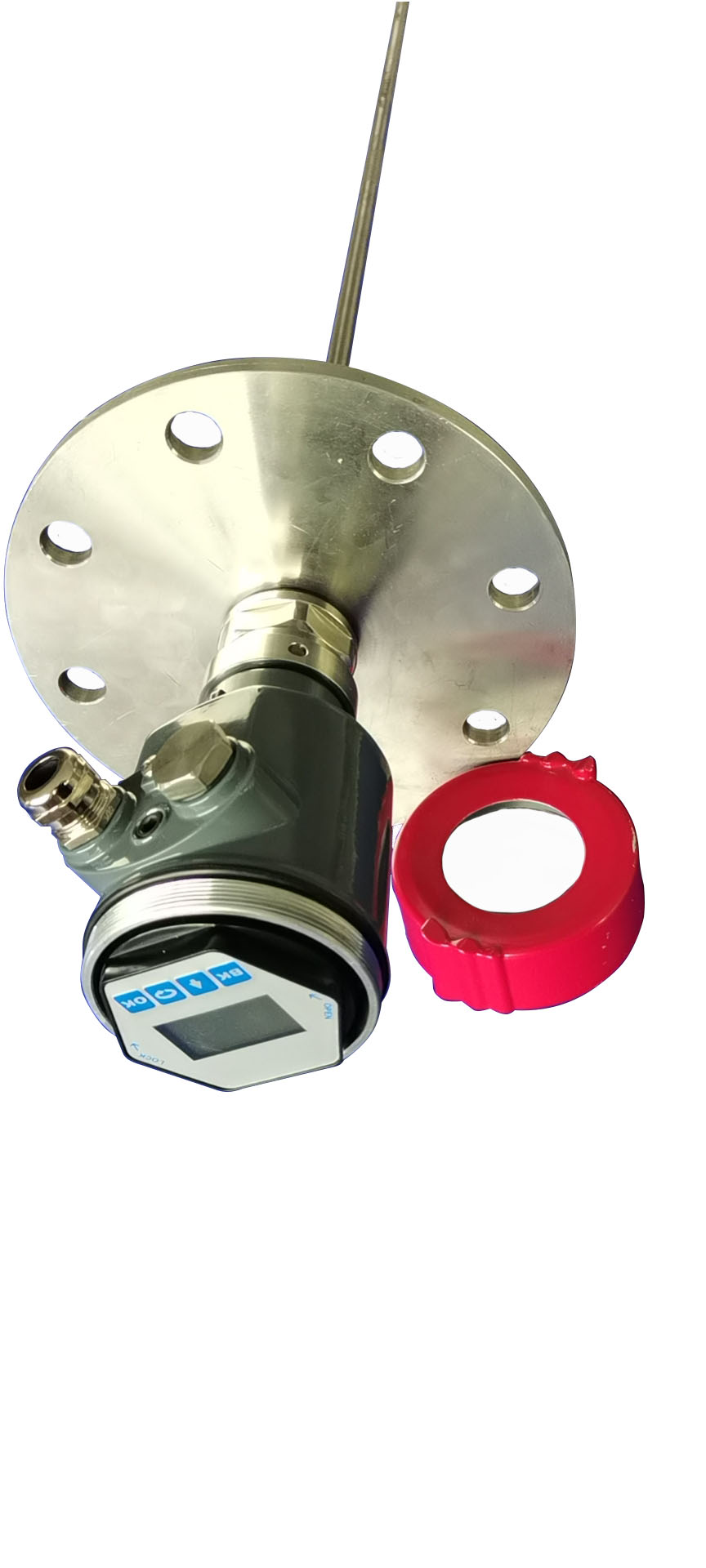

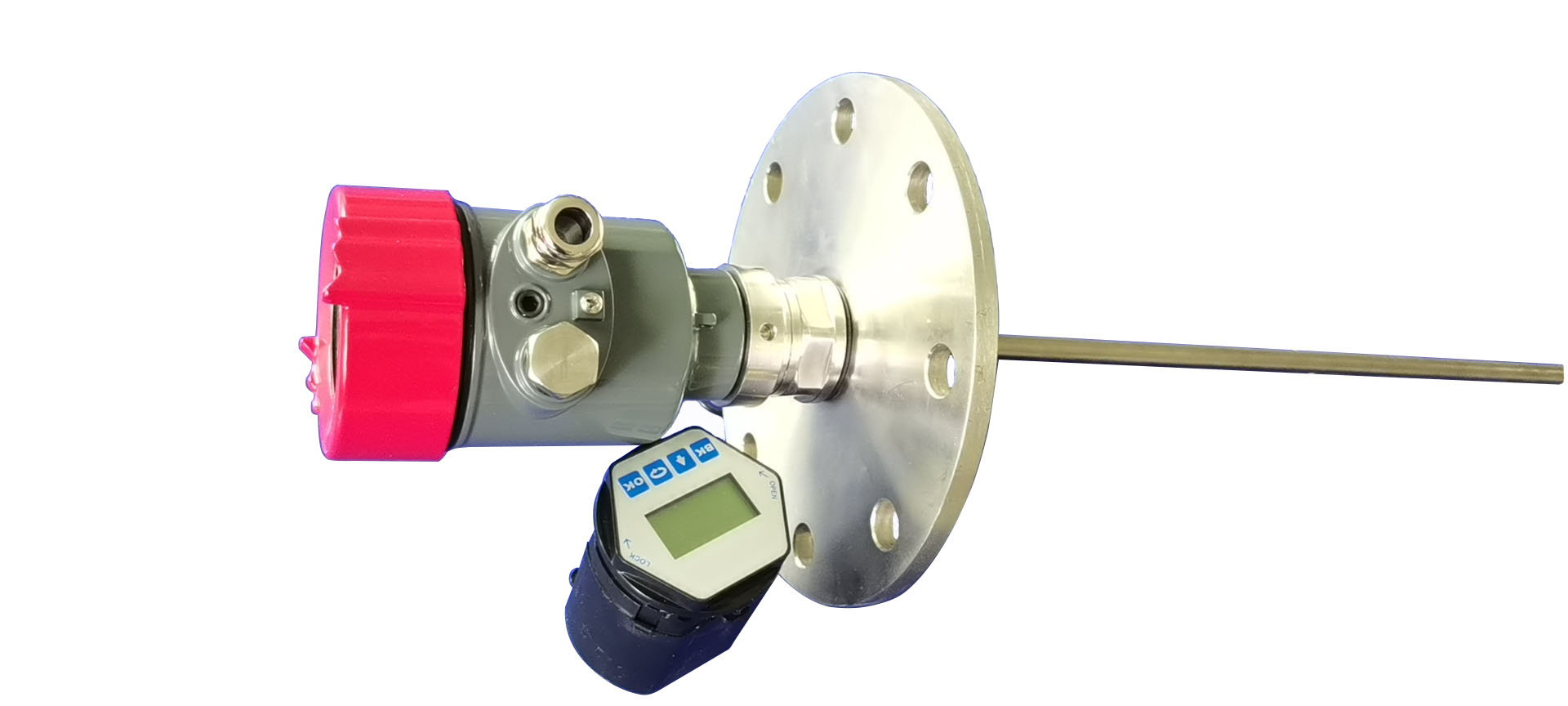

XALD600系列I型导波雷达液位计

此型导波雷达液位计属于接触式测量仪表,具有盲区小,精度高,稳定性强等优点,适用于各种过程类中间储罐的液位测量,特别是在没有导波管或者测量筒的卧式储罐和球形罐也可使用,常见的介质如浆液、强腐蚀性液体都可测量。
订购热线:021-80370763
立即咨询

 测量原理:

       低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进,当脉冲接触到介质表面时被反射。反射信号被仪表接收,发射脉冲与接收脉冲的时间间隔与基准面到被测介质表面的距离成正比。通过测量发射与接收的时间间隔,来实现基准面至被测介质表面距离的测量。




①时间1:产生初始脉冲

②时间2:沿导体向下行进,速度C(光速)

③时间3:脉冲遇到被测介质表面发生反射

④时间4:反射脉冲被接收,并被处理器记录

⑤脉冲信号从被发射到被接收之间的时间差T,与基准面到介质表面的距离D成正比:D=C×T/2

⑥测量的基准面是: 螺纹底面或法兰的密封面

⑦ A:量程  B:低位  C:满位  D:盲区

⑧运行时,保证最高料位不能进入测量盲区D

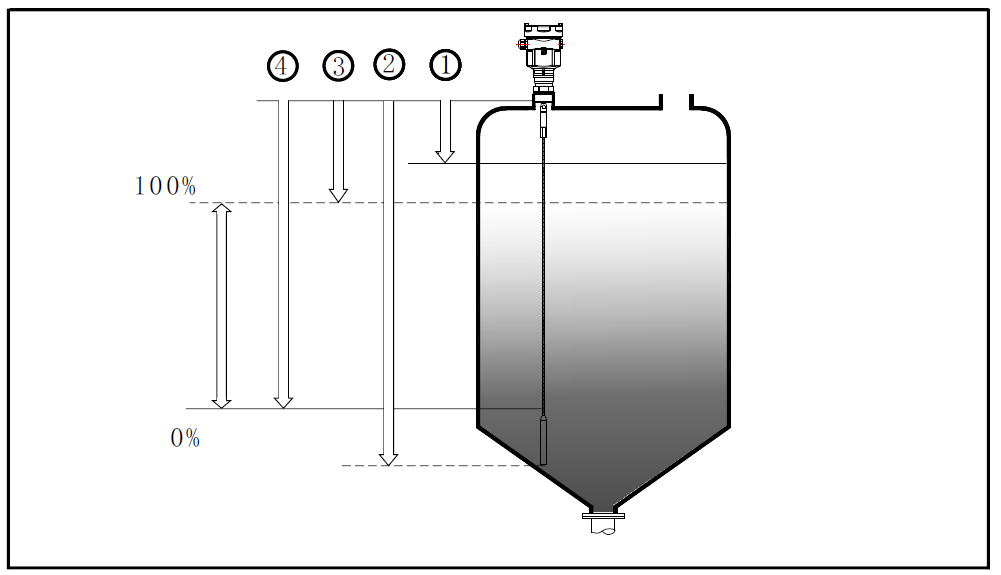

图1 测量原理示意图

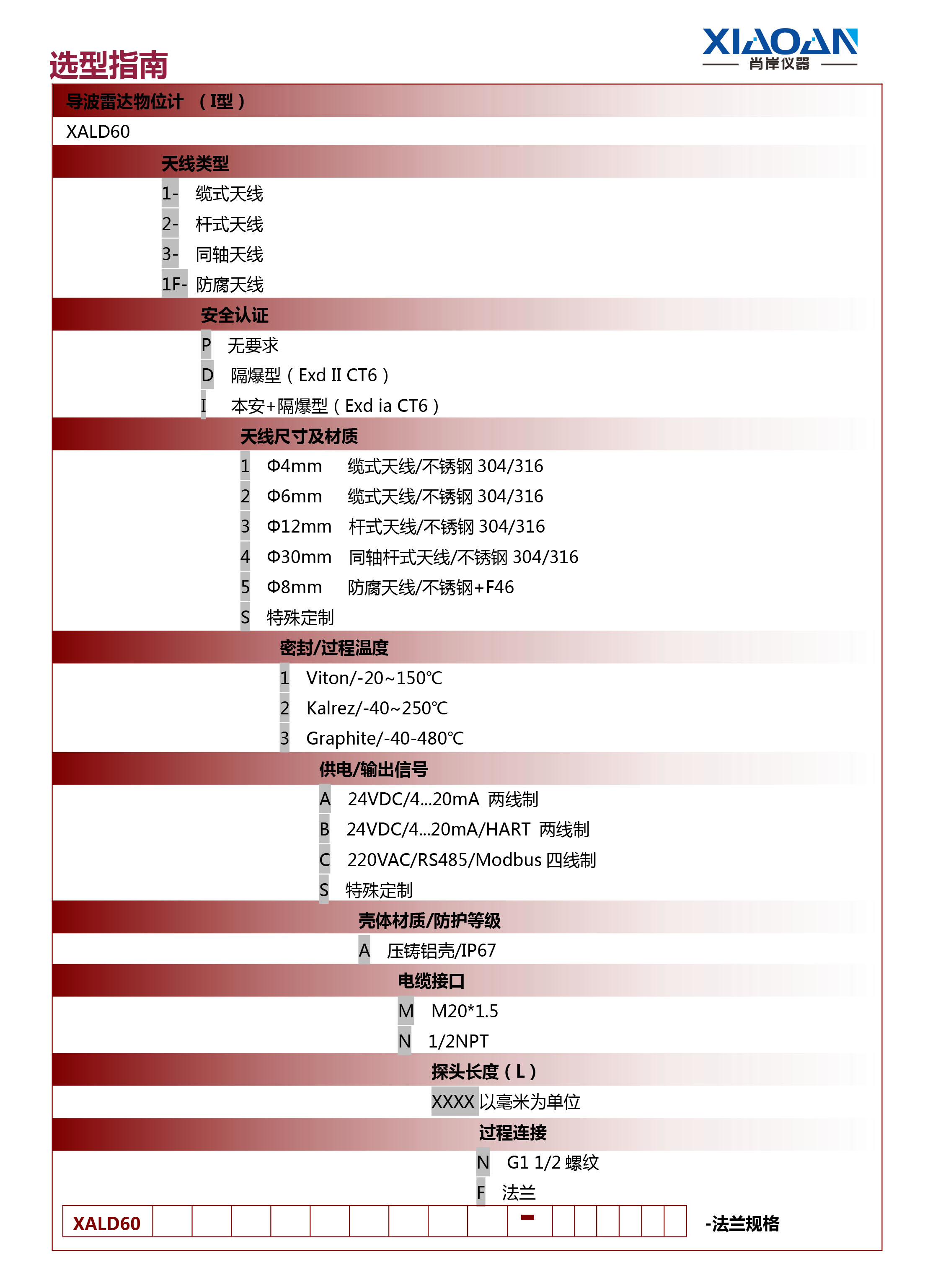

 主要参数:

应       用:液体

测量范围:0-10米

过程连接:螺纹、法兰

过程温度:-20-180℃

过程压力:0-6bar

精      度:< 0.1%

分  辨  率:1mm

重  复  性:±3mm

频率范围:100MHZ-1.8GHZ

防爆等级:Exia/d II CT4~T6

防护等级:IP67

信号输出:4…20mA/HART(两线/四线)



安装指导

在整个量程内确保缆或杆不要接触到内部障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。另外须注意缆或杆不得与加料料流相交。必要时,须在空罐时进行“虚假回波学习”。

安装仪表时还要注意:最高料位不得进入仪表的测量盲区,仪表距罐壁必须保持一定的距离,仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪表的外壳采用的是压铸铝材质。防爆型仪表安装在有防爆要求的场合时,仪表必须接大地。



图例说明




测量的基准面是螺纹或法兰密封面。



1 盲区范围

2 缆长

3 高位

4 低位

 注:使用导波雷达物位计时,务必保证料位不会进入盲区范围。 在缆周围直径600mm内无干扰源存在。必要时应进行虚假回波存储。
