XAZC型重锤式料位计

XAZC型重锤式料位计可用来测量各种敞口料仓内的物位高度,应用于电厂、冶金、粮食、筑路等行业的料仓内的物料高度的测量。
订购热线:021-80370763
立即咨询

工作原理

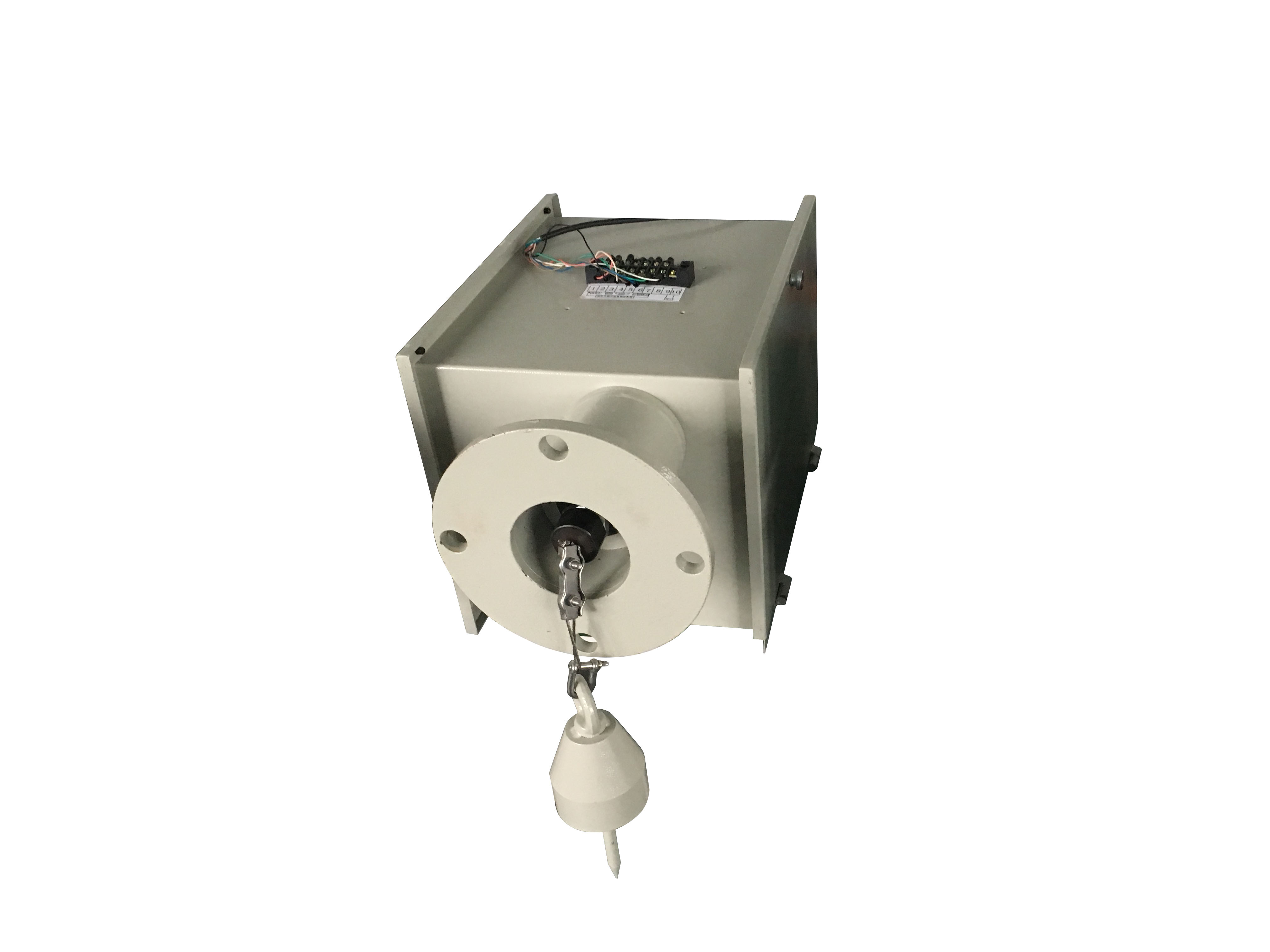

 XAZC型重锤式料位计(以下简称料位计)由一次仪表和二次仪表组成,一次仪表安装于料仓顶部,二次仪表可安装于现场也可安装于控制室内。一次仪表由除尘支架、反向开关、稳线座、导线轮、卷线筒、脉冲发生器、减速电机组成。 当二次仪表发出检测指令时,电机转动经齿轮带动卷线筒转动,使探测绳在重锤的重力作用下同起点开始检测。当探头触及物位失重时,由失重传感器发出电信号,触发计数器和控制器,显示物位高度,并由电机带动探头回到始发位置,等待下一个命令进行检测。控制器可对物位高度进行显示,可设定上限、下限,并将物位信号远传到控制室并可接受遥控信号,同时设定检测周期。

主要参数:

测量范围:     0~10米,0~20米,0~34米(特殊规格可协商)

工 作 电 压:     AC220V 50Hz

测量精度:     ±1%

分辨率:     ±3.5cm

探测速度:     0.218m/s

测量带:     不锈钢钢丝绳

重 锤 重 量:     1.5kg

电机功率:     90W

环境温度:     -30℃~+50℃

重    量:     15~20kg

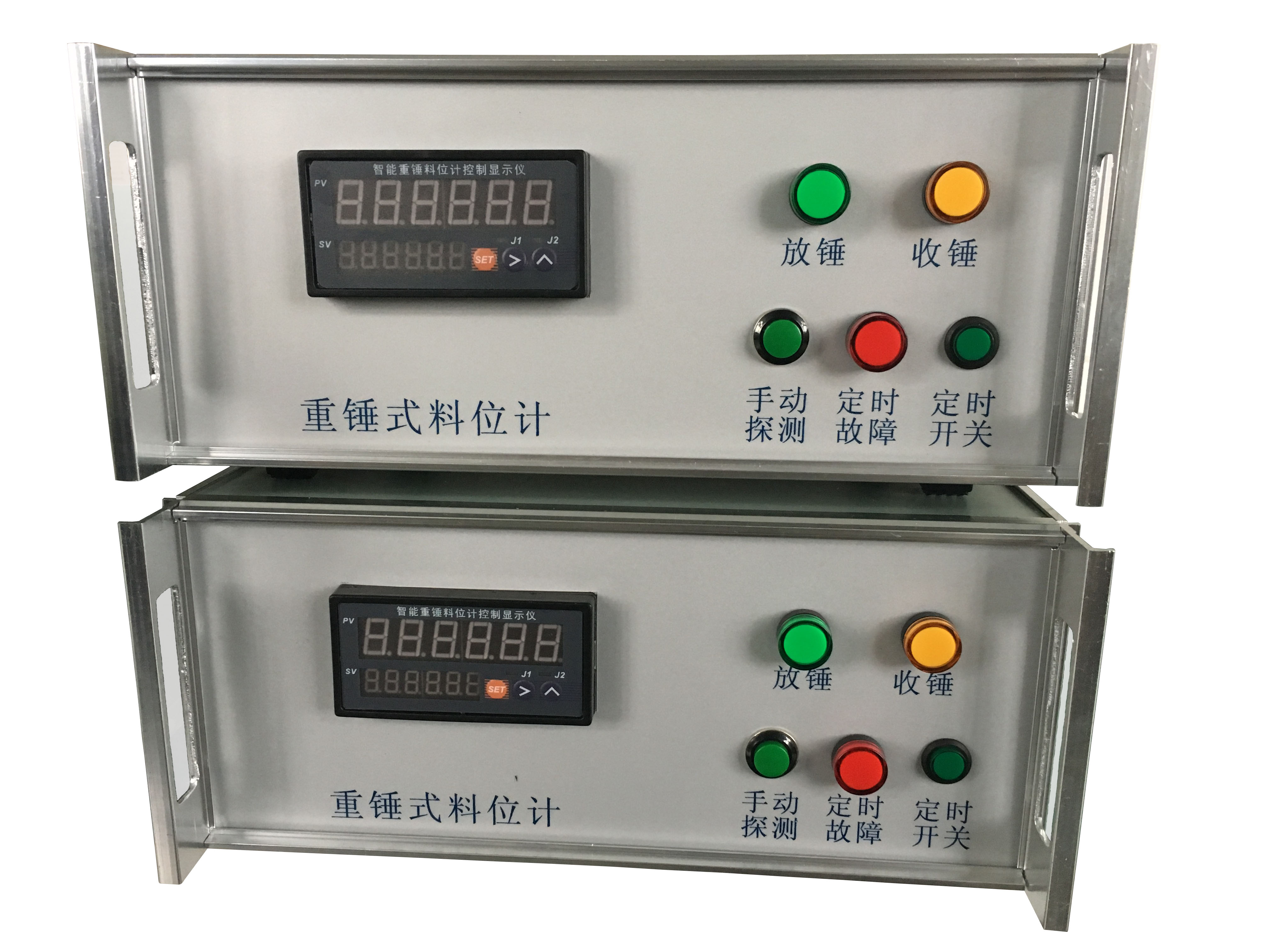

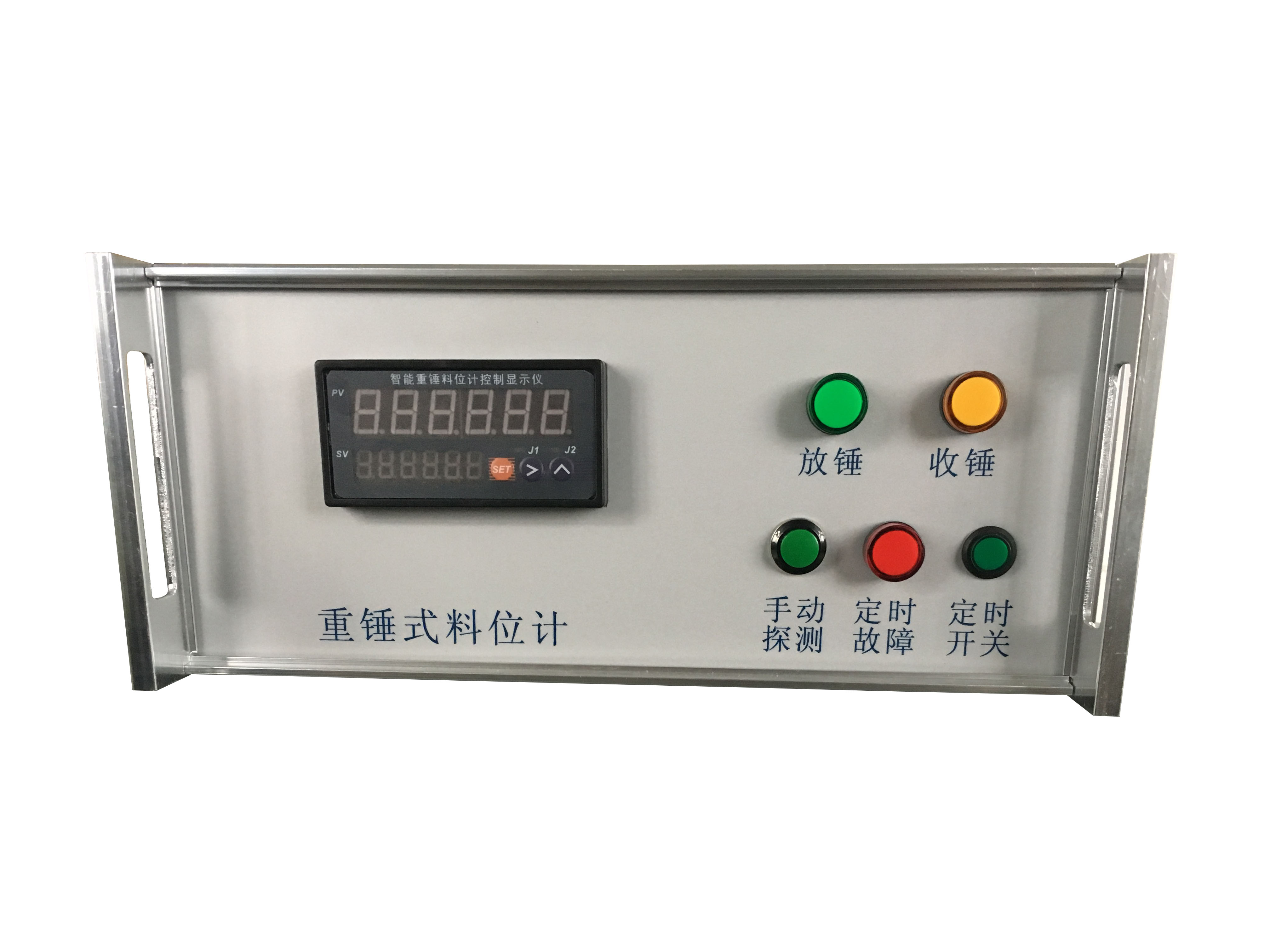

1. 二次仪表

电源电压:     220VAC±10%;50Hz±1Hz

功    耗:     静止时 15W;运动时  105W

环境温度:     -30℃~+50℃

数字显示:     4位LED

电流输出:     二线制4~20mA±1%(不需要外加24V)

电流输出信号精度:     ±1%

定时时间:     15~120分钟(或按用户要求定)

传送距离:     一次表与二次表之间的距离最大500m

重    量:     2kg

外形尺寸:     宽160×高80×长280

开孔尺寸:     宽151×高75



安装

安装注意:

    (1)重锤式料位计在安装的时候是没有保持垂直的,这样安装就会增加探测器下落时产生摩擦力,这也是影响到重锤式料位计是否能够正确的测量的原因之一。

  (2)在安装完毕后不能立刻进行测量,是需要让重锤式料位计稍微的静止一会在进行测量,让重锤保持下垂直的状态,并不要太大幅度的晃动。

  (3)在安装重锤式料位计的时候位置要离进料近,在离进口料比较近的情况下在物料下落的过程中会砸到重锤探测器上,这样就会间接的影响到重锤式料位计的正确测量,所以在安装的时候位置就要避开进料口。

  (4)重锤式料位计在遇到开孔的尺寸不对的时候,可以选择将钢丝绳穿过去后再连接重锤也是可以的,否则就要把空开的大一点。



常见故障处理:

如果出现故障,在二次表显示窗口就会出现单独的一位字·1、2、3或4·x具体说明如下:

(1)、报警1:重锤不到顶

    此时一般重锤没有到顶,第一种可能:测量口下方有横梁或铁管等管物将重锤卡住;第二种可能:物料将重锤埋住。应将电源关掉,将故障排除后重新上电,到顶开关自动接上,恢复正常状态。(注意钢丝绳一定要理顺,消除重叠现象。)

(2)、报警2:上升无脉冲

    可参照报警3进行处理。

(3)、报警3:下放无脉冲

    1、可能是干簧管坏了,应更换。

    2、电机转不动:在箱体左侧有两个重叠在一起的两个微动开关,上边的是到顶开关,下边的为电源保护开关。正常条件下滚筒与微动开关接触上边的微动开关动作,下边的微动开关仍不动作状态。

    如果出现“3”,可能是电源保护开关动作,切断了电机电源。此时只能设法盘车,使下边的微动开关断开,这样才能使手动检测发挥作用。

    如果重锤没有到顶(滚筒没有将到顶开关压住),可以看一看电源保护开关(下部的微动开关)是否损坏,开关引线是否断线,排除这些故障,基本上就可以解决问题了。

(4)报警4:到底开关点接通

    故障原因一般是:物料将重锤托起或者是重锤脱落使到底开关总接通。如果是重锤脱落(用手提一下钢丝绳即可感知),可以用1200克的重物暂时代替重锤栓到钢丝绳上。

    正常情况下,在重锤通过钢丝绳连到滚筒上,钢丝绳上下运动过程中,如果重锤没有到底或者没有接触物料,到底开关保持断开状态,只有重锤接触物料瞬间失重才接能通一次。

   (5)数值不准

    一次表上的干簧管离旋转磁钢偏近,使指示偏低,远则偏高,太远或者损坏显示成“3”,可以调整干簧管位置。



产品选型

XAZC

重锤料位计



供电电源

A  220VAC

B  24VDC



显示方式

1  现场显示

2  控制室显示

3  现场显示+控制室显示



介质温度:

A  -20~220℃

B  -40~400℃



安装尺寸

1  法兰

2  支架



量程范围:

□□□mm
