工作原理

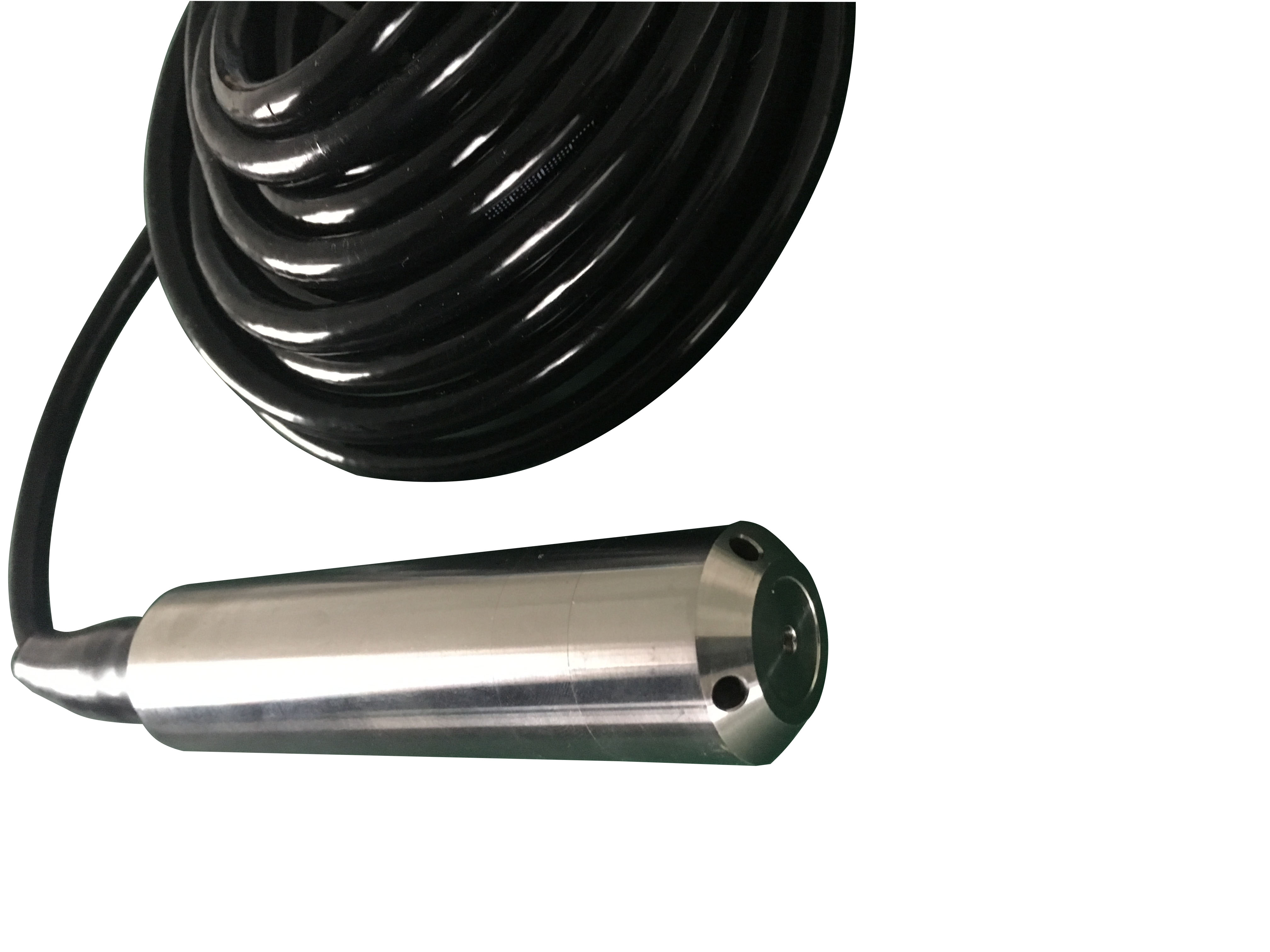

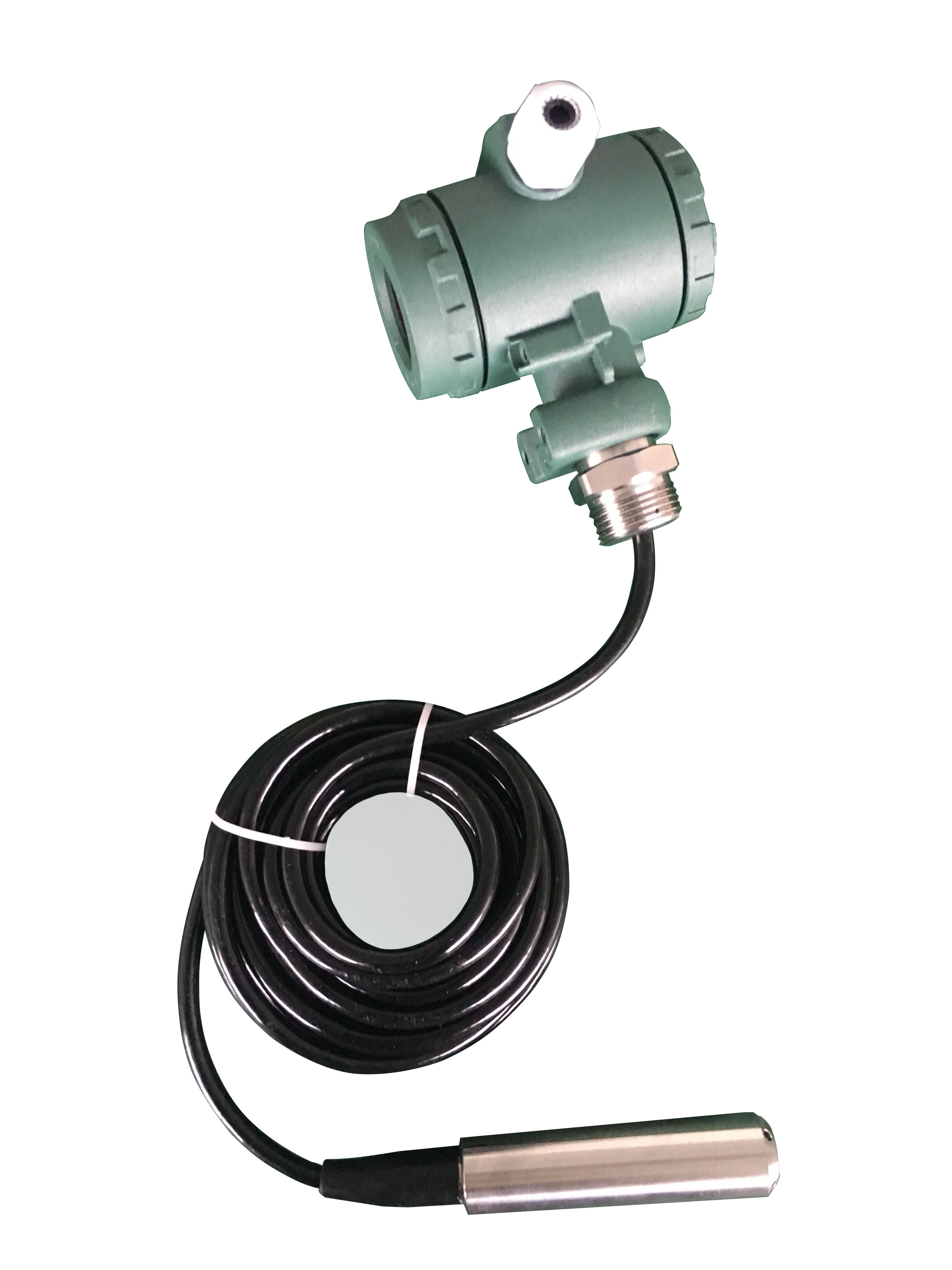

XAJY100系列投入式静压液位变送器是基于所测液体静压与该液体的高度成比例的原理，采用隔离型扩散硅敏感元件的压阻效应，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA），选用进口传感器作为中心感测元件，通过感受液体的压强，得出相应的液位高度，并转换成 4...20mA 的标准电流信号输出，传给二次仪表，实现工业过程的自动控制。

安装

液位计应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将静压投入式液位计放入钢管中即可使用。变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将静压投入式液位计放入钢管中即可使用。
