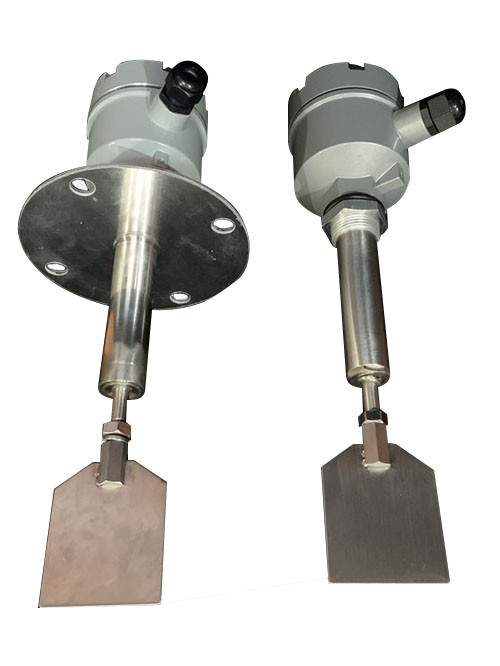

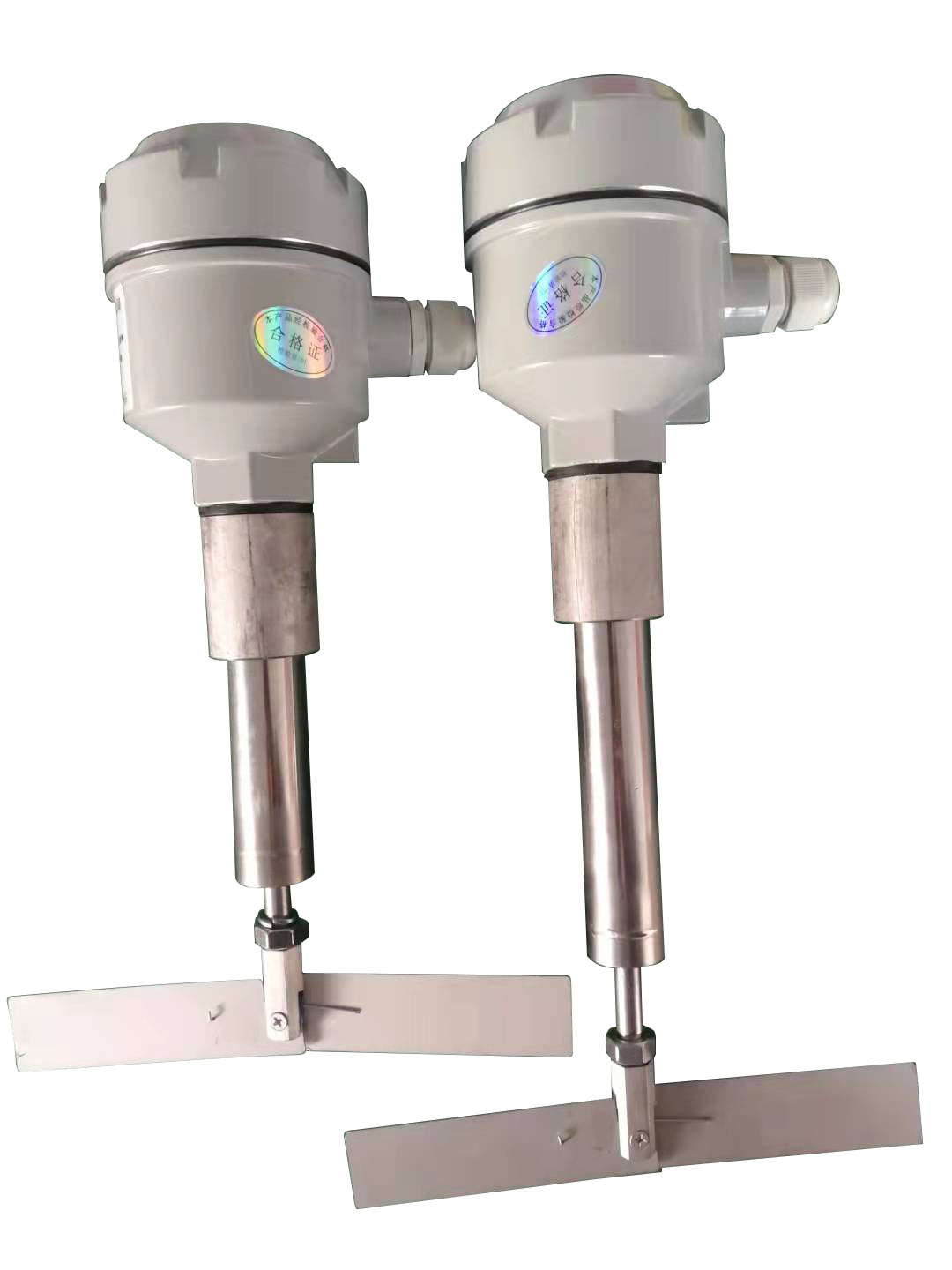

XAZX400系列阻旋开关

XAZX400系列阻旋开关是用于固态物料(包括粉状、块状、粒状、胶状等)的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现,其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。
工作原理
电机带动叶片旋转,当被测介质到达叶片位置时,叶片受阻停止转动,从而触动后面的微动开关输出开关信号,当被测介质下降离开叶片时,叶片在弹簧的作用下恢复原位继续转动。弹簧的拉力可根据所测介质的比重进行调整,物料比
订购热线:021-80370763
立即咨询

 产品特点:

1. 美国小料斗专业型技术,三个轴承支撑,运行更可靠

2. 独创的密封设计可防止粉尘渗入(专利实际)

3. 扭力稳定可靠且扭力大小可调节

4. 叶片承受过重负载,离合器自动打滑,保护电机不受损坏。

5. 机电分离式结构,整体免拆卸易维护

6. 接线盒IP65的防护等级,密封性好,可室外使用

7. 特殊叶片可使用于低密度物料

8. 使用范围广泛,可用于钢铁,水泥,电力,饲料,化学塑胶,化学肥料等



主要参数:

1. 电源:220VAC /110VAC/24VAC/24VDC

2. 触点容量:250VAC/10A SPDT(单刀双掷)

3. 功率:4W

4. 叶片转速:1RPM(转/分)

5. 力矩:1.0kg×cm

6. 物料比重:≥0.5g/cm3

7. 工作温度:-10℃-80℃(最高可达400℃)

8. 绝缘电阻:≥100MΩ

9. 介电强度:1500V*1min

10. 防护等级:IP65

11. 叶片材质:SUS304



安装

 扭力调整:

 扭力弹簧是用来调整转轴的输出扭力,当被测物比重大时,可将弹簧扭力调至最强的位置,而此时叶片的灵敏度较差。反之被测物比重越小时,可将弹簧调至越弱,叶片灵敏度较佳。(注:扭力弹簧的力,请勿随意更换,以免造成误动作)





 常见故障及排除:

NO.

故 障 现 象

原 因 分 析

排 除 方 法

1

物料达到时,叶片仍转动

叶片尺寸与物料比重不符

重新确定叶片尺寸

2

叶片变形或传动轴变形弯曲

物料冲击力太大

做适当防护措施

3

叶片不转动

1.电源未接好

检查线路将线接好

2.马达烧坏

与本公司联系更换马达



 日常维护:

1.检查传动轴、叶片是否弯曲变形或损坏。

2.检查传动轴与叶片之间的连接是否牢固。

3.定期清除叶片及传动轴上的物料及杂物。



  安装注意事项:

1. 桶内温度超过80℃时,请选用高温系列产品。

2. 接线盒出线口必须朝下,电缆固定螺母必须锁紧。

3. 连续部位为1"螺纹时,可选用镰刀型叶片,以便直  接锁入管牙内。

4. 侧面安装时,可将控制器以水平呈15℃—20℃之夹

   角安装,以减少对物料的冲击。

5. 必要时可在产品上方仓壁焊接一块钢板,减少物料 的冲击。



产品选型





型号

XAZX400-



连轴形式



0

标准螺纹安装型

1

标准法兰安装型

2

轴保护管型

3

高温螺纹型

4

高温法兰型

5

高温保护管型

6

轴长可调性

8

钢缆型



叶片形式



A

100*30(WXH)

B

65*80(WXH)

C

50*30(WXH)

D

镰刀型



电源



1

220VAC

2

110VAC

3

24VAC

4

24VDC

备注:叶片形式
