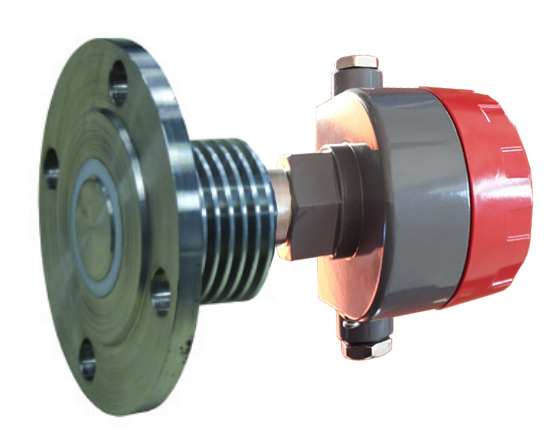

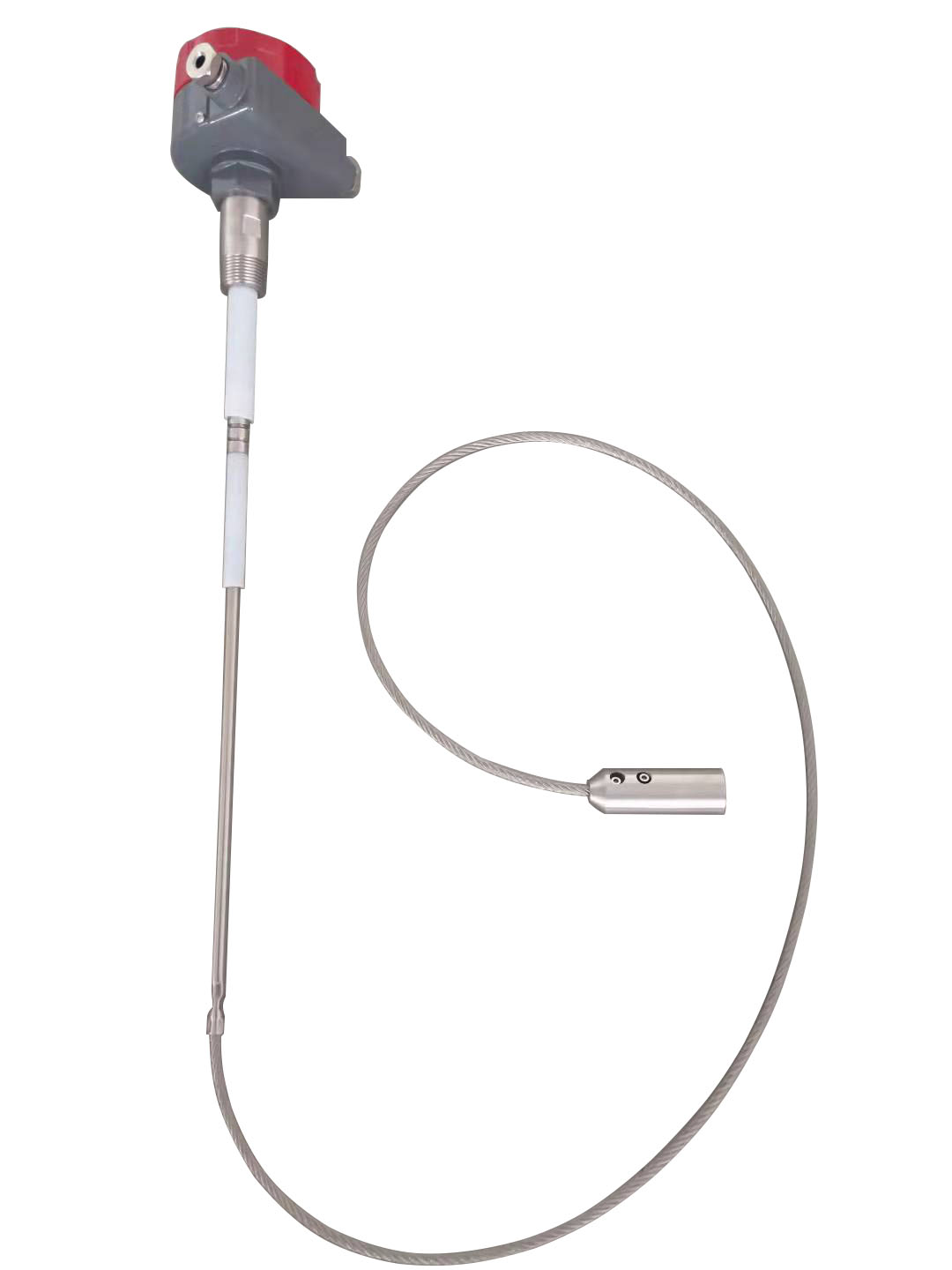

XASD500系列射频导纳物位开关

XASD500系列射频导纳物位开关是一种新颖的物位测量仪表,它采用先进的射频导纳技术,克服了电容式物位计不能消除导电挂料影响的缺陷,仪表具有运行可靠,适用于几乎所有工业现场。仪表还具有安装方便,免维护,低价位等特点, 广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域。
工作原理
该物位开关由传感器单元和电子单元组成。传感器单元主要包括三部分:测量探极、屏蔽极及接地端。物料的高度 反映为探极与容器壁间导纳的变化,当物料到达开关工作点时,电子单元作出反应,驱动继电器动作,输出开关信号。 屏蔽极可
订购热线:021-80370763
立即咨询

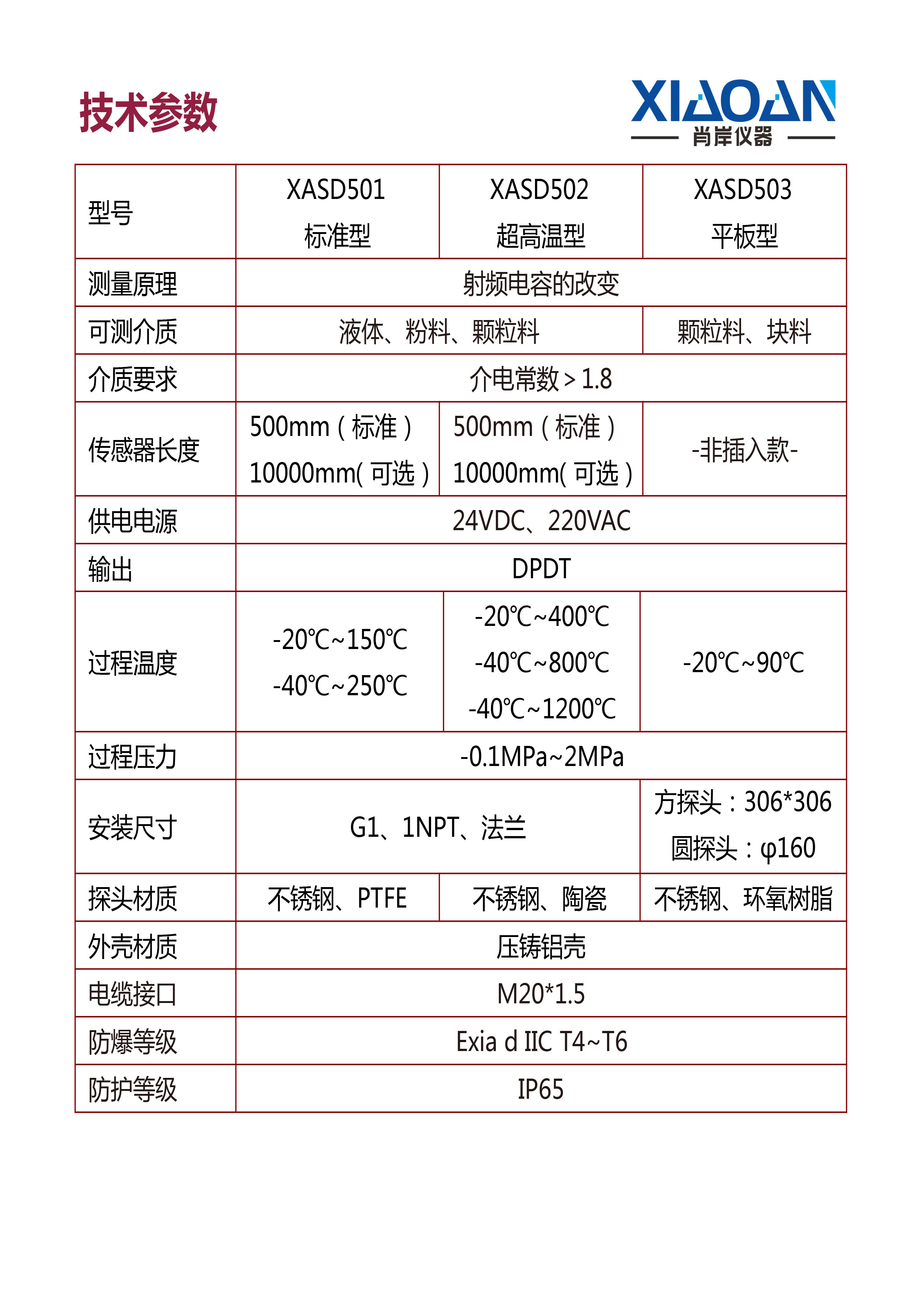

 技术参数

特点:开关控制,射频导纳原理,NULL-KOTE抗粘附电子线路。

电源:220VAC 50/60Hz 或24VDC 100mA

继电器容量:DPDT,117/220VAC,5A无感3A有感

灵敏度:小于0.3pF

探头耐温:-184℃~+260℃

电路部分耐温:-40℃~+80℃

失电保护模式:采用高低模式,现场可调

延时可调:0-30秒

防爆等级:本安型:ExiaIICT4-CT6;



安装

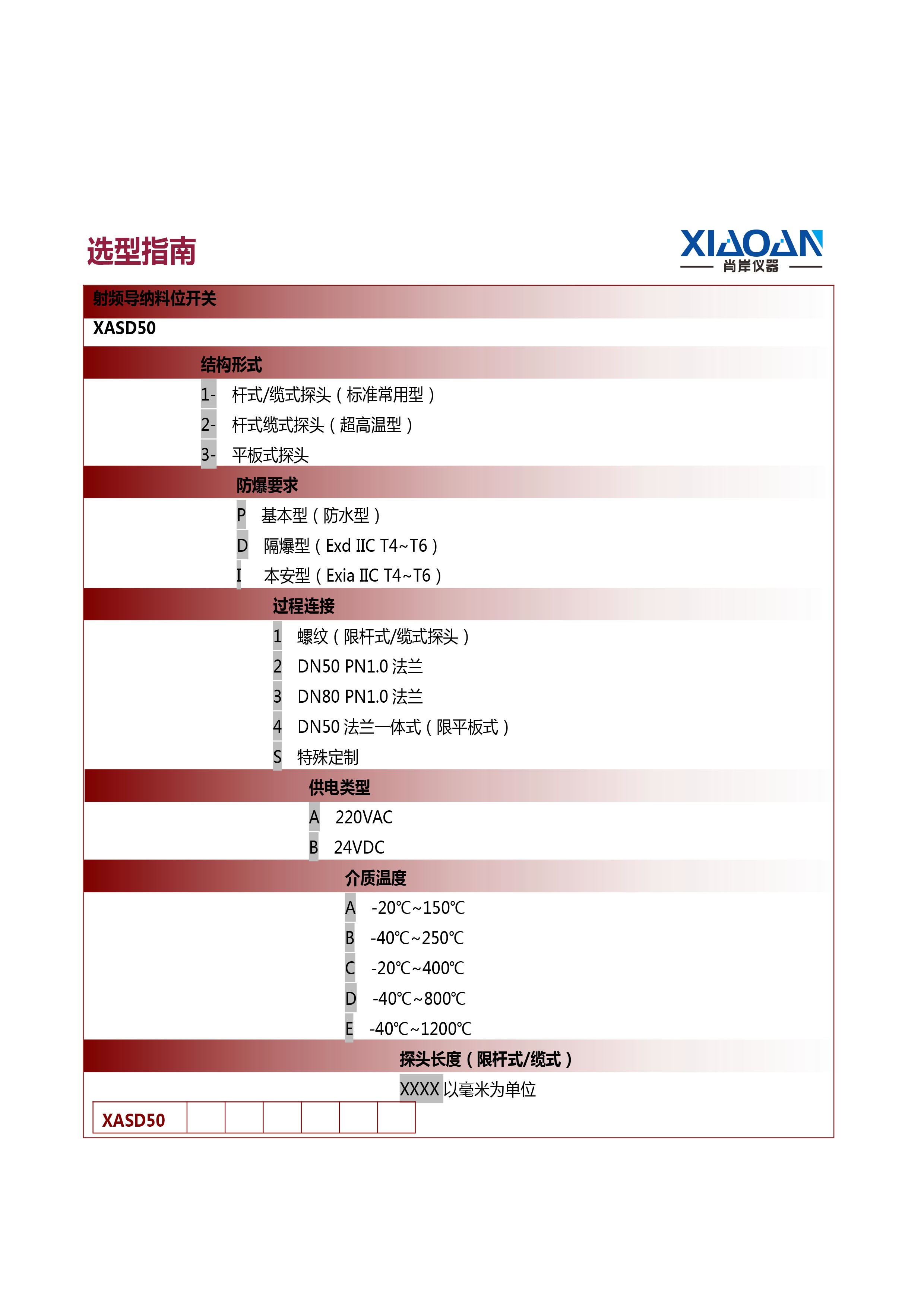

推荐选型安装

1) 在测非导电介质时,可以为水平或垂直安装。如需要垂直安装时,要求探头长至少大于控制位置6〞左右。

2) 在测导电液体、泥浆或界面检测时,可以水平垂直安装。探头与物料接触位置即报警位置。

3) 在测粉末和颗粒装物料时,可以水平或垂直安装,但探头穿过容器时,保护电极应比容器壁上的积料厚度长出2〞。

      如用户需要,我们可以提供材质为Teflon或Kyanr材料的防腐探头(采用涂层法兰连接)。
