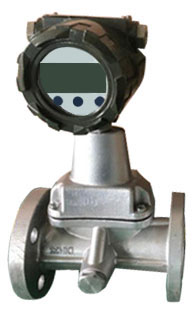

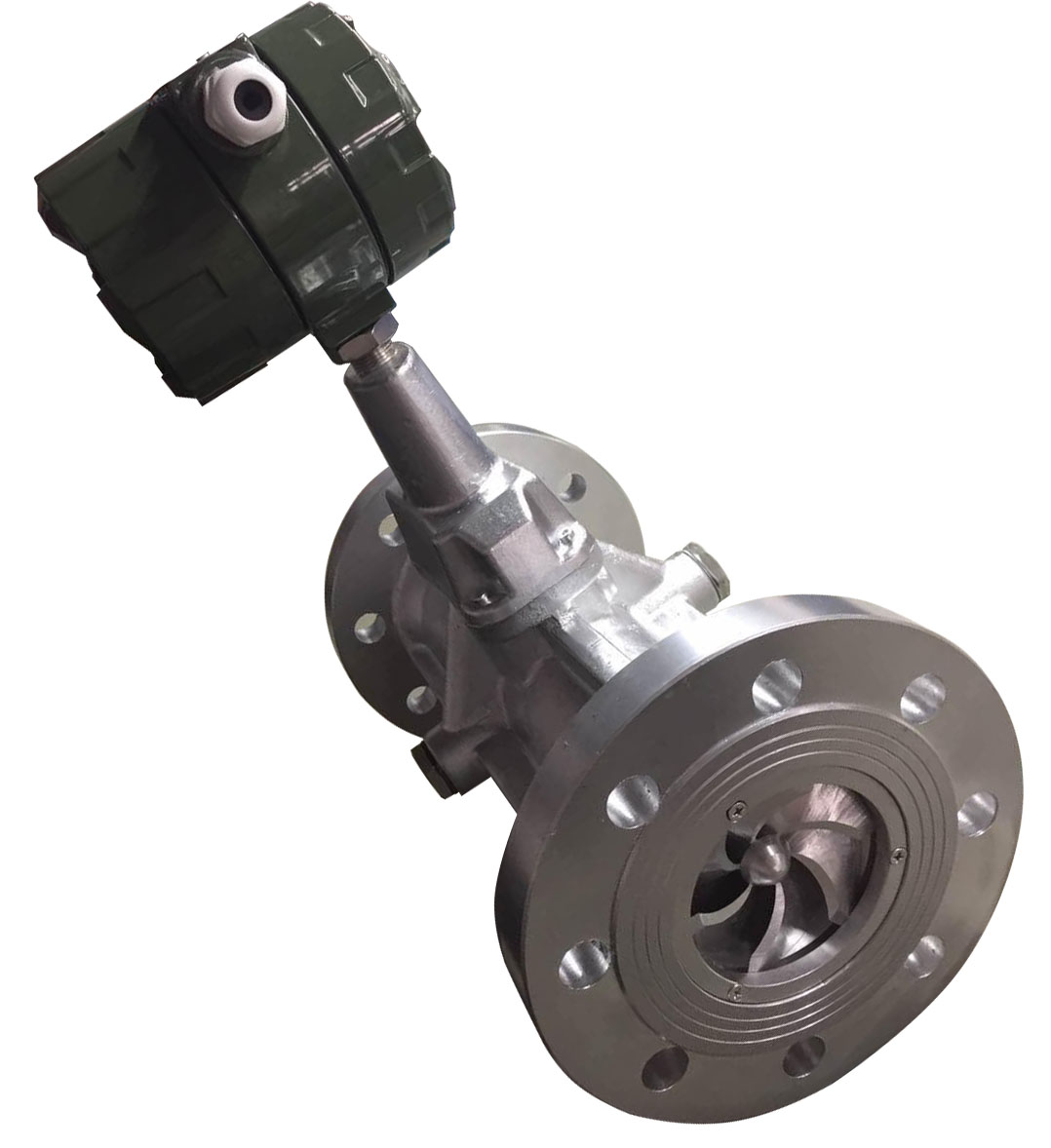

XALUX智能旋进旋涡流量计

XALUX智能旋进旋涡流量计是我公司开发研制的具有国内领先水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。
工作原理

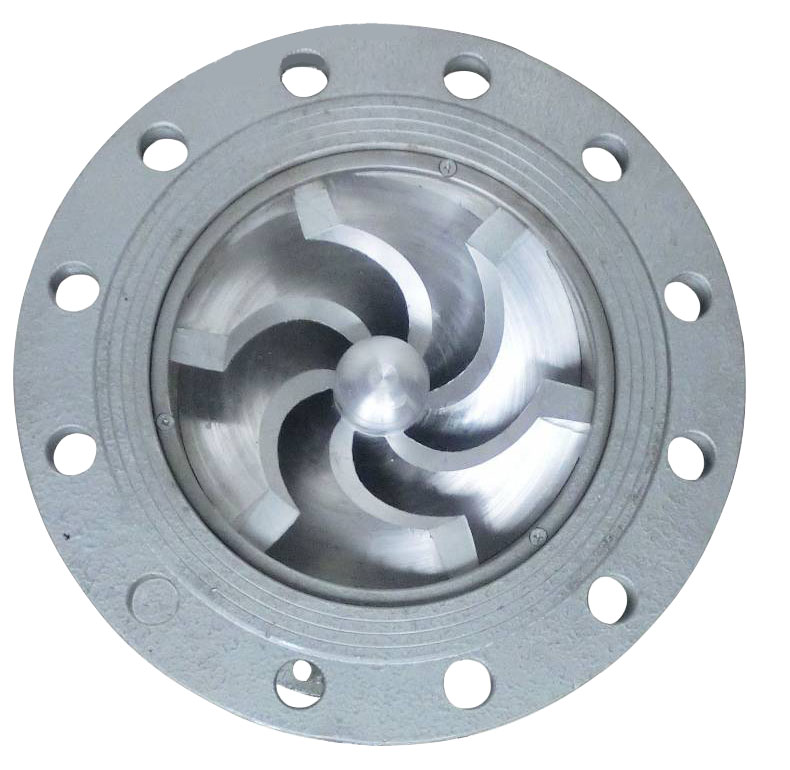

当流体通过由螺旋形叶片组成的旋涡发生器后,流体被迫绕着发生体轴剧烈旋转,形成旋涡。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率,就知道了流量。
订购热线:021-80370763
立即咨询

主要参数:

公称通径
DN(mm)
流量范围
(m3/ h)
工作压力  (MPa)
精度等级
重复性
15
1.5~12
1.6
2.5
4.0
6.3
10
16
25
42
1.0
1.5
小于基本误差限绝对值的1/3
20
2~15
25
3.0~30
32
6.0~60
40
7.0~70
50
10~130
80
30~400
100
70~800
125
90-1000
150
190~1900
200
240~3600



安装

建议采用如下图所列的前后直管段长度,且保持直管段内壁光滑平直。

说  明

图  示

保证其上游侧的直管段长度至少为3D,其下游侧的直管段长度至少为2D。示意图见Ⅰ。

(D:旋进旋涡流量计的公称通径)

弯管:

对于弯管,要保证其上游侧的直管段长度至少为3D,其下游侧的直管段长度至少为2D。示意图见Ⅱ。

缩管:

对于缩管,要保证其上游侧的直管段长度至少为3D,其下游侧的直管段长度至少为2D。示意图见Ⅲ。

扩管:

对于扩管,要保证其上游侧的直管段长度至少为3D,其下游侧的直管段长度至少为2D。示意图见Ⅳ。

阀门:

如果上游侧有阀门,那么要保证其上游侧的直管段长度至少为5D,其下游侧的直管段长度至少为2D。示意图见Ⅴ。



安装注意事项:

1.  传感器按流向标志可在垂直、水平或任意倾斜位置上安装;

2. 当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响;

3. 传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求;

4. 应避免外界强磁场的干扰;

5. 在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命;

6. 管线试压时,应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。

7. 应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度,或在下游侧安装一个弹性伸缩节。

8. 安装流量计之前应先清除管道中的焊渣等杂物。
