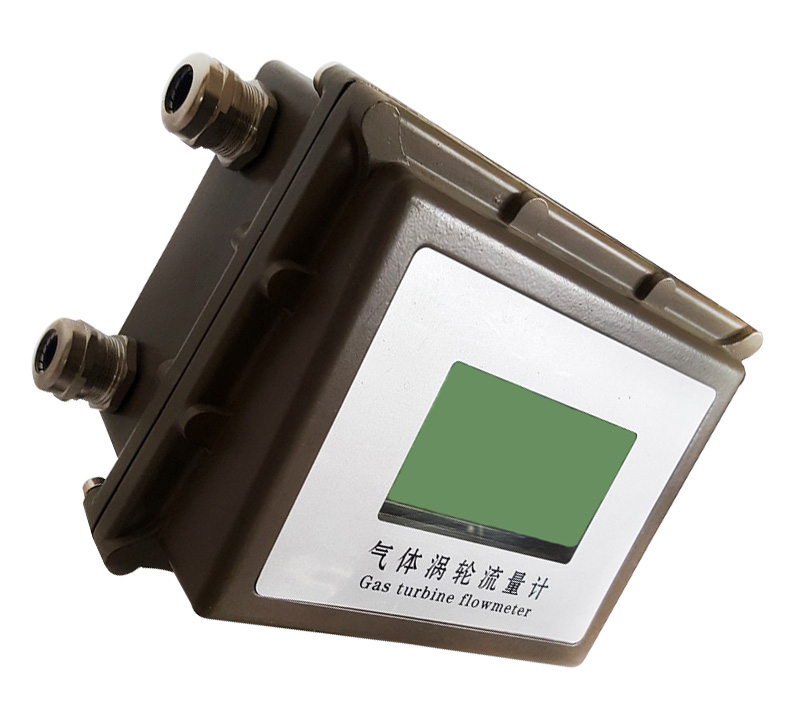

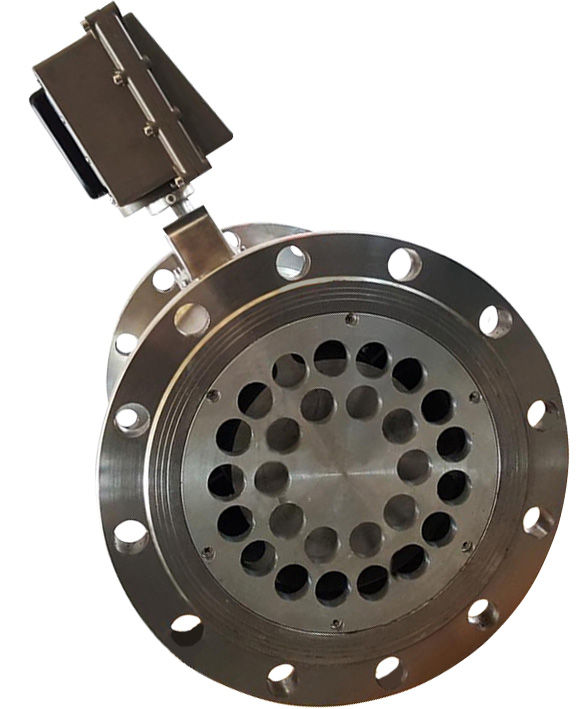

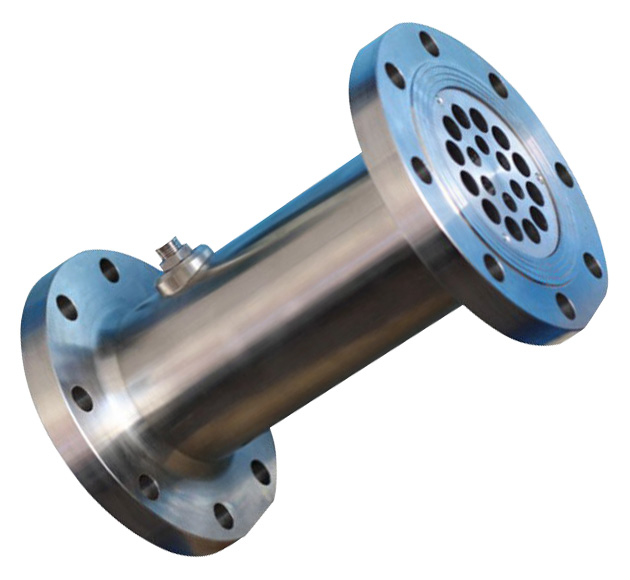

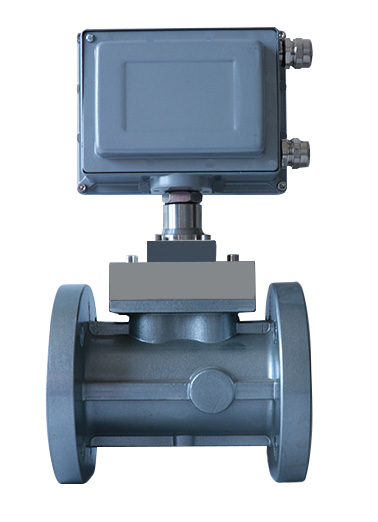

XA-LWGY气体涡轮流量计

XA-LWGY气体涡轮流量计
适用于天然气、氮气、压缩空气等中低流速洁净气体;不适用液体或高温蒸汽及湿气。
订购热线:021-80370763
立即咨询

工作原理



当被测流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。



产品特点

   精确度较好,一般可达±1%R、±0.5%R。

   智能化电路设计,功能强大,显示瞬时流量,累积流量。功率低微,可自带电池工作,远传输出 4-20mA,脉冲,带 HART 协议。

   范围度宽,中大口径可达 1:20,小口径为 1:10。

   结构紧凑轻巧,安装维护方便,流通能力大。

   专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、防腐型、高粘型等。

   可制成插入型,适用于大口径测量,压力损失小安装维护方便。

涡轮参数表



涡轮选型表









































































































































































安装方式:

1、仪表安装采用法兰连接、螺纹连接及夹装式;

2、安装时气体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥10DN,下游直管段应≥5DN(DN为管道内径);

3、安装前检查仪表叶轮的灵活性,用微量气体吹向涡轮,叶轮应灵活转动、计数

器工作正常,无噪音和突停、卡滞现象;

4、严禁带表焊接法兰,并严格清理过滤器和流量计之间的上游直管段,直管段中不得有残留焊渣及其他杂物;

5、按安装图要求安装并检查整个系统密封性,保证无气体泄露现象;

6、为了检修时不影响气体的正常输送,应在传感器的安装处安装旁通管道
