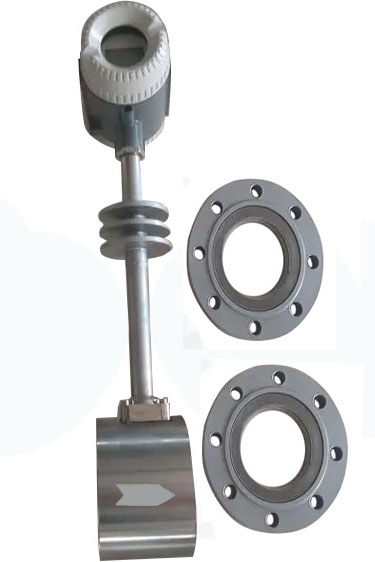

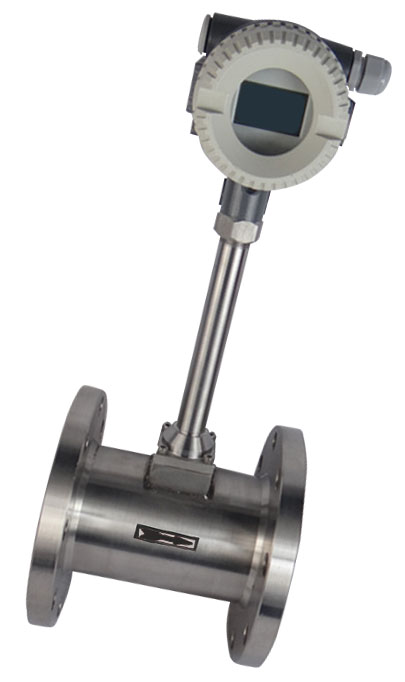

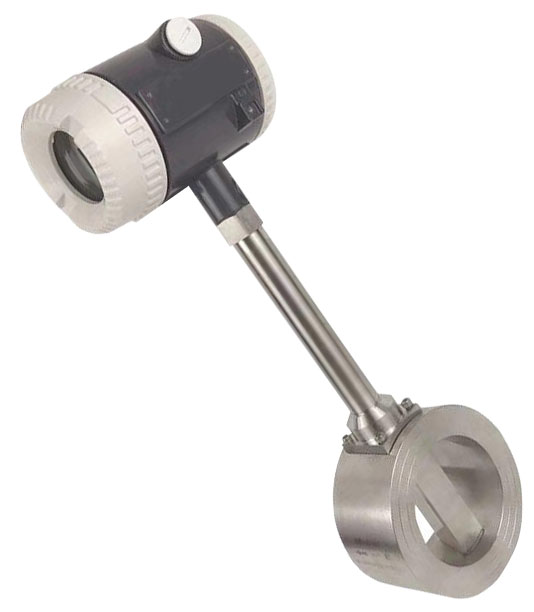

涡街流量计

涡街流量计
涡街流量计是基于卡门涡街原理而研制成功的一种具有国际 先进水平的新型流量计,适用于测量过热蒸气、饱和蒸汽、一般气体、液体。
订购热线:021-80370763
立即咨询

产品特点:

◆采用双行LCD显示工况瞬时流量、累积流量,显示清晰直观,读数方便;
◆可通过RS485接口与数据采集器配套实现GPRS无线数据传输;
◆结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠;
◆对探头信号能够进行智能识别和筛选,抗震性能高 ;
◆采用微功耗高新技术,凭内外电源均可工作;
◆压力损失较小,运行费用低,更具节能意义;
◆表头可180°随意旋转,安装方便;
◆测量范围宽,量程比可达1:10;
◆可进行温度压力一体化补偿;
◆可使用多点线性能修正。



主要参数:

◆测量规格(管道内径):DN10~DN300;

◆测量介质: 液体、气体、过热、饱和蒸汽;

◆连接方式:法兰夹装式、法兰连接、螺纹连接;

◆安装方式:水平、垂直、倾斜、倒装;

◆测量范围:

正常工作范围,雷诺数为20,000~7,000,000;

测量可能范围,雷诺数为8,000~7,000,000;

◆准确度:

A.液体,指示值的±1.0%;

B.气体,指示值的±1.5%;

◆重复性: ≤准确度的1/3;

◆输出信号:

a.三线制电压脉冲低电平:0~1V;高电平:大于4V;占空比为50%;

b.二线制电流4mA~20mA;

c.三线制电流4mA~20mA;

d.RS-485通讯接口 ;

◆电源电压:

24VDC(二线制/RS485通讯);3.6V干电池 ;

◆介质温度:

普通型-40℃~+150℃;

高温型-40℃~+250℃;

特高温型:-40℃~+350℃;

◆工作压力:

1.6MPa;2.5MPa;4.0MPa(注:其它压力等级的传感器,需定做);

大气压力: 86kPa~106kPa ;

◆压力损失:

ΔP=1.079×10-6 ×ρ×V2

(式中:ΔP-压力损失MPa;ρ-被测介质的密度kg/m 3;V-被测介质的流速m/s);

◆本体材质:a.碳钢;b.不锈钢(1Cr18Ni9Ti);

◆环境温度:-30℃~+60℃;

◆相对湿度:5%~95% ;

◆电器接口:M20×1.5;

◆保护等级:IP65 ;

◆防爆类型:防爆标志:ExdⅡBT4



安装

安装注意:

1、合理选择安装场所和环境。   避开强电力设备,高频设备,强电源开关设备;避开高温热源和辐射源的影响,避开强烈震动场所和强腐蚀环境等,同时要考虑安装维修方便。

2、上下游必须有足够的直管段。  若传感器安装点的上游在同一平面上有二个90。弯头,则:上游直管段≥25D,下游直管段≥5D 。  若传感器安装点的上游在不同平面上有二个90。弯头,则:上游直管段≥40D,下游直管段≥5D 。  调节阀应安装在传感器的下游5D以外处,若必须安装在传感器的上游,传感器上游直管段应不小于50D,下游应有不小于5D。

3、安装点上下游的配管应与传感器同心,同轴偏差应不小于0.5DN。

4、管道采取减振动措施。  传感器尽量避免安装在振动较强的管道上,特别是横向振动。若不得已要安装时,必须采取减振措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。

5.在水平管道上安装是流量传感器最常用的安装方式。 测量气体流量时,若被测气体中含有少量的液体,传感器应安装在管线的较高处。 测量液体流量时,若被测液体中含有少量的气体,传感器应安装在管线的较低处。

6.传感器在垂直管道的安装。  测量气体流量时,传感器可以安装在垂直管道上,流向不限。若被测气体中含有少量的液体,气体流向应由下向上。 测量液体流量时,液体流向应由下向上:这样不会将液体重量额外附加在探头上。

7、传感器在水平管道的侧装。  无论测量何种流体,传感器可以在水平管道上侧装,特别是测量过热蒸汽,饱和蒸汽和低温液体,若条件允许最好采用侧装,这样流体的温度对放大器的影响较小。

 8.传感器在水平管道的倒装。 一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽,适用于测量高温液体或需经常清洗管道的情况。

9.传感器在有保温层管道上的安装。  测量高温蒸汽时,保温层最多不能超过支架高度的三分之一。

10.测压点和测温点的选择。 根据测量的需要,需在传感器附近测量压力和温度时,测压点应在传感器下游的3-5D处,测温点应在传感器下游的6-8D
