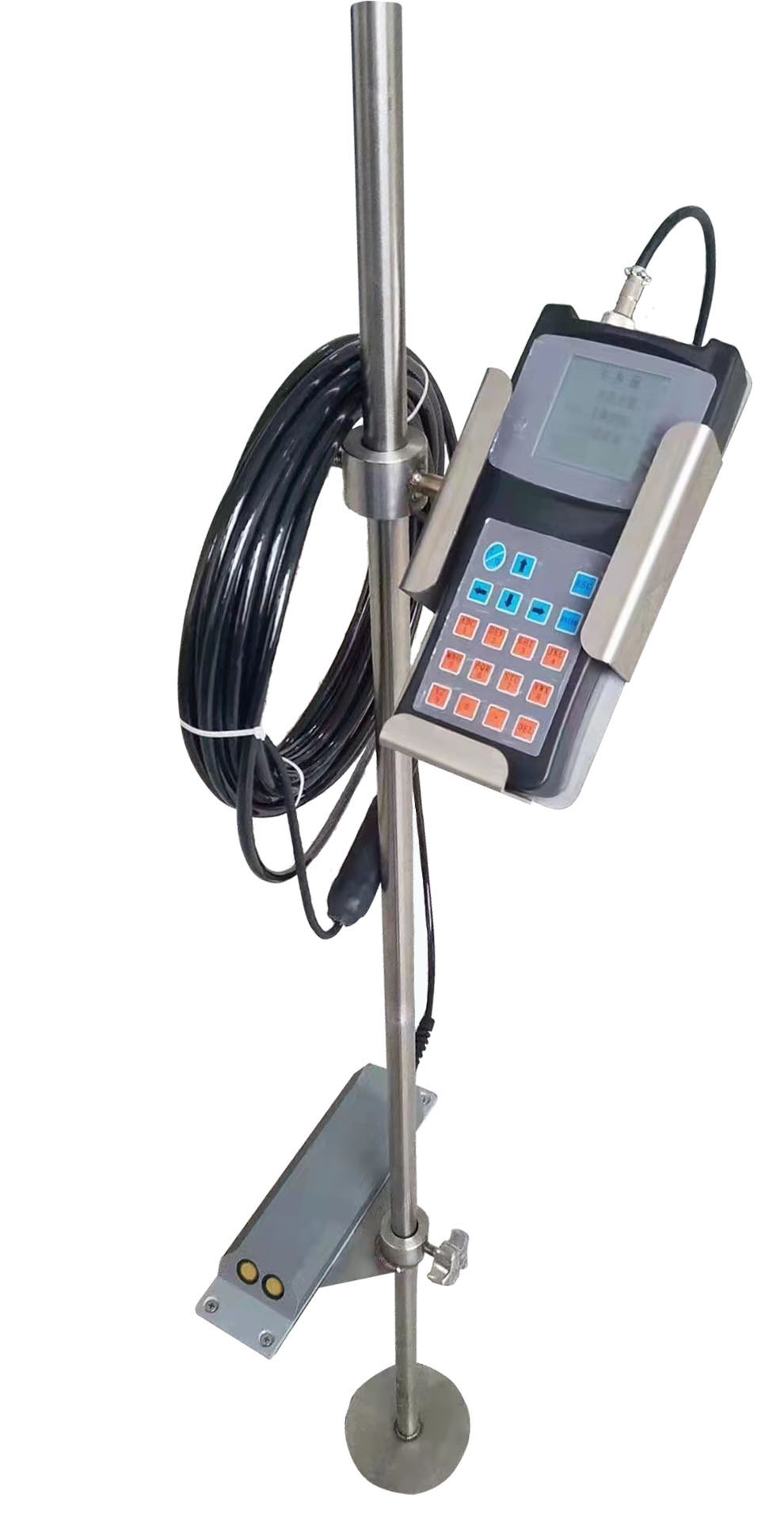

超声波流量计(便携式)

超声波流量计(便携式)
超声波流量计采用外夹式传感器测量液体流量。安装过程极为简单,全中文的人机界面,更易于操作。特别适合流量平衡测试及流量监测:饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油化工液体等。
工作原理
便携式超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术,当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(唯一可实际测
订购热线:021-80370763
立即咨询

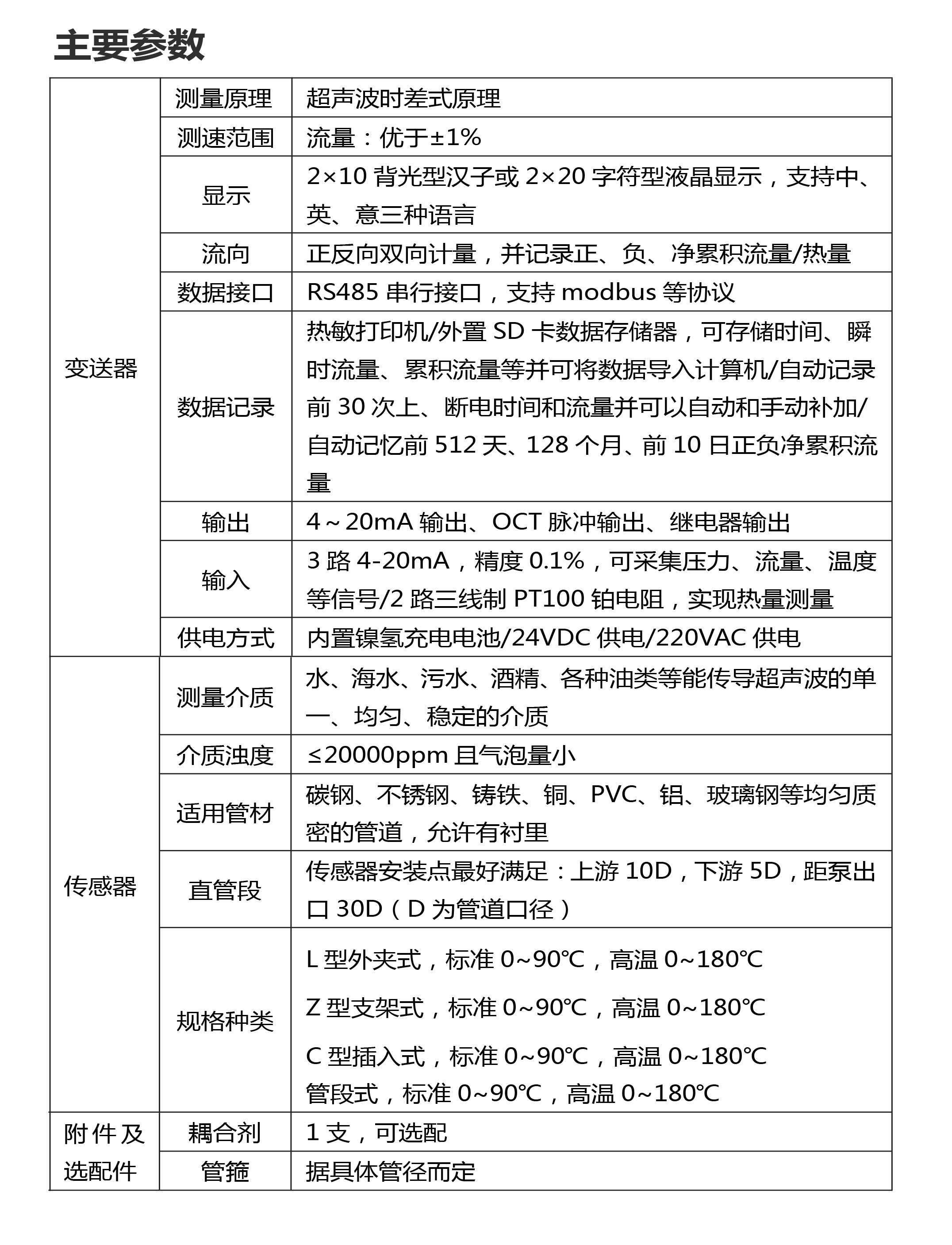

技术参数

安装

  超声波流量计的安装在所有流量计的安装中是最简单便捷的,只要选择一个合适的测量点,把测量点处的管道参数输入到流量计中,然后把传感器固定在管道上即可。

选择安装点是能否正确测量的关键,选择安装点必须考虑下列因素的影响:满管、稳流、结垢、温度、压力、干扰等。

         1. 满管:选择充满流体的材质均匀质密、                                      2. 稳流:安装距离应选择上游大于10倍

易于超声波传输的管段,如垂直管段(流体向                            直管径、下游大于5倍直管径以内无任何弯头、

上流动)或水平管段。                                                                    变径等均匀的直管段,安装点应成分远离阀门、

                                                                                                             泵、高压电和变频器等干扰源。





        3. 避免安装在管道系统的最高点或有自                                          4. 对于开口或半满管的管道,流量计应

由出口的竖直管道上(流体向下流动)                                          安装在U型管段处。



5. 安装点的温度、压力应在传感器可工作的范围以内。

6. 充分考虑管内壁结垢状况:尽管选择无结垢的管道进行安装,如不能满足时,可把结垢考虑为衬里以求较好的测量精度

7. 两个传感器必须安装在管道轴面的水平方向上,并且在轴面水平位置±45°范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时,可在保证管内上部分无气泡的条件下,垂直或有倾角地安装传感器。

探头安装点示例







安装时注意的问题

  1)输入管道参数必须正确、与实际相符,否则流量计不可能正常工作。

  2)安装时要使用足够多的耦合剂把传感器粘贴在管道壁上,一边查看主机显示的信号强度和信号质量值,一边在安装点附近慢慢移动传感器直到收到最强的信号和最大的信号质量值。管道直径越大,传感器移动范围越大。然后确认安装距离是否与M25所给的传感器安装距离相吻合,传感器是否安装在管道轴线的同一直线上。特别注意钢板卷成的管道,因为此类管道不规则。如果信号强度总是00.0字样说明流量计没有收到超声波信号,检查参数(包括所有与管道有关的参数)是否输入正确、传感器的安装方法选择是否正确、管道是否太陈旧、是否其衬里太厚、管道是否有流体、是否离阀门弯头太近、是否流体中气泡太多等。如果不是这些原因,还是接收不到信号,只好换另一测量点试试,或者选用插入式传感器。

       3)确认流量计是否正常可靠地工作:信号强度越大、信号质量Q值越高,其显示的流量值可信度越高,流量计越能长时间可靠的工作。如果环境电磁干扰太大或是接收信号太低,则显示的流量值可信度就差,长时间可靠工作的可能性就小。

  4)安装结束时,要将仪器重新上电,并检查结果是否正确。



故障解析:

  超声波流量计/热量表设计了完善的自诊断功能。对发现的问题以代码的形式按时间顺序显示在LCD显示器的右上角。M08菜单则可顺序显示所有存在的故障问题。

  超声波流量计/热量表对硬件故障一般在每次上电时进行检查,正常工作时能检查到部分硬件故障。所显示的错误分为两类:一类为电路硬件错误信息,可能出现的问题及解决办法见表1所示。如果上电自检时发现问题,进入测量状态以后,显示器的左上角将显示“* F”。可重新上电,查看所显示的信息,按下表采取具体措施。如果问题继续存在,可与公司联系。

  另一类是关于测量的错误信息,详见表2。

问题及解决办法由以下两表给出。

表1 硬件上电自检信息及原因对策

LCD 显示信息

原  因

解  决  办  法

程序ROM校验和有误

系统ROM非法或有错

同厂家联系

数据储存器读写有误

内存参数数据有误

重新上电/同厂家联系

系统数据存储器错误

系统存储数据区出错

重新上电/同厂家联系

测量电路硬件错误

子CPU电路致命错误

重新上电/同厂家联系

主频错误!检查晶振

系统时钟有错

重新上电/同厂家联系

日期时间错误

系统日期时间有错

重新设定日期时间

显示器不显示、或显示混乱、工作不正常等怪现象。

连接面板的电缆线接触不良

检查连接面板的电缆线是否接触好。此状态不影响正常计量

按键无反应

接插件接触不良

同上

2 工作时错误代码原因及解决办法

代 码

M08菜单对应显示

原     因

解  决  办  法

*R

系统工作正常

* 系统正常



*J

测量电路硬件错误

* 硬件故障

* 与公司联系





*I

没有检测到接收信号

* 收不到信号

* 传感器靠紧管道,充分的耦合剂

* 传感器与管道接触不良或耦合剂太少

* 管道表面干净无锈迹,无油漆,无腐蚀眼

* 传感器安装不合适

* 检查初始参数是否设置正确。

* 内壁结垢太甚

* 清除结垢或置换测试点

* 新换衬里

* 等待衬里固化饱和以后再测。

*H

接收信号强度低、质量差

* 信号低

* 信号质量太差

* 解决方法同上栏。

*E

电流环电流大于20毫安

(不影响正常测量如果不使用电流输出,可置之不理。)

* 4-20mA电流环输出溢出超过100%.

* 电流环输出设置不对。

* 重新检查设置或确认实际流量是否太大。

*Q

频率输出高于设定值(不影响正常测量,如果不使用频率输出,可置之不理。)

* 频率输出溢出120%,

* 频率输出设置不对或实际流量太大。

* 重新检查频率输出(参见M66- M69窗口使用说明)设置或确认实际流量是否太大。

*F

见表1所示

* 上电自检时发现问题

* 永久性硬件故障

* 试重新上电,并观察显示器所显示的信息,按前表处理。

*G

调整增益正在进行>S1

调整增益正在进行>S2

调整增益正在进行>S3

调整增益正在进行>S4

*如机器停在S1或S2上或只在S1,S2之间切换,说明收信号太低或波形不佳。



*K

管道空,M29菜单设置

管道中没有流体或者是设置错误

如果管道中确实有流体,在M29菜单中输入0值

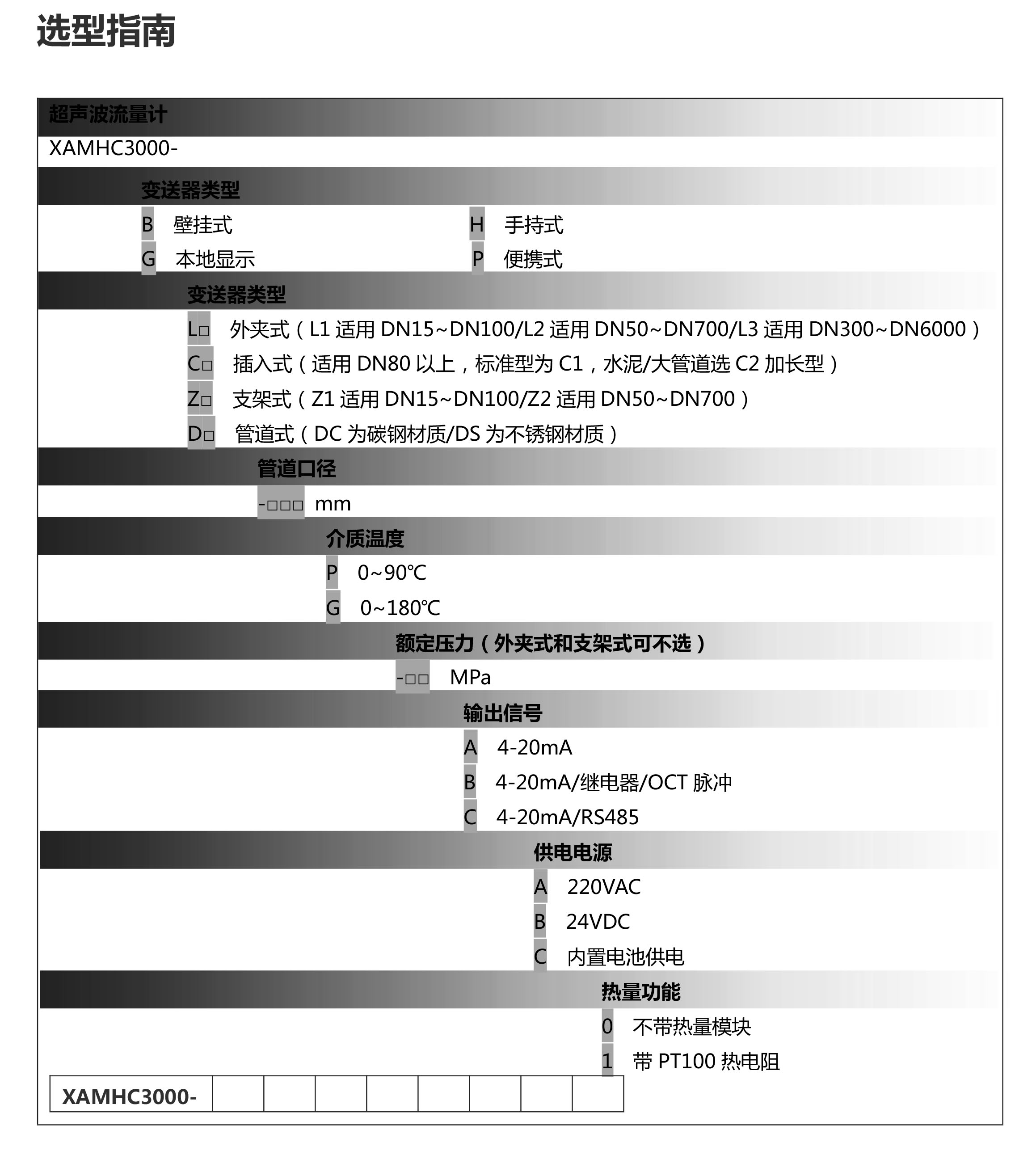

产品选型

选型编码:

MHC-3000P---□---DN□mm---□---□MPa----m

                       流量     管径      管材    压力   电缆

                    传感器                                         长度

选型举例:MHC-3000P---L2---DN100---碳钢----1.6MPa---5m

对应参数:便携式超声波流量计,标准中性传感器L2,管径DN100,碳钢材质,公称压力1.6MPa,主机与传感器之间电缆长度为5
